6. Карбюратор

На двигателе УМПО-331 установлен карбюратор ДААЗ-2140-1107010-70, а на двигателе ВАЗ-2106 — карбюратор ДААЗ-2107-1107010.

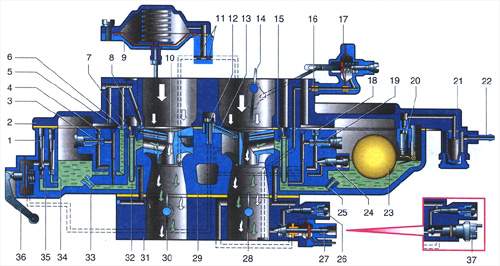

Схема карбюратора «ОЗОН»: 1 - винт регулировки хода впускного клапана ускорительного насоса; 2 - крышка карбюратора; 3 - топливный жиклер переходной системы второй камеры; 4 - воздушный жиклер переходной системы; 5 - воздушный жиклер эконостата; 6 - топливный жиклер зконостата; 7 - главный воздушный жиклер второй камеры; 8 - эмульсионный жиклер эконостата; 9 - пневмопривод дроссельной заслонки второй камеры; 10 - малый диффузор; 11 -жиклеры; 12-нагнетательный клапан ускорительного насоса; 13- распылитель ускорительного насоса; 14- воздушная заслонка; 15- главный воздушный жиклер первой камеры; 16-жиклер пускового устройства; 17-автоматическое пусковое устройство; 18 - воздушный жиклер холостого хода; 19 -топливный жиклер холостого хода; 20- игольчатый клапан подачи топлива; 21 - топливный фильтр; 22 - штуцер подвода топлива; 23 - поплавок; 24 - винт заводской подстройки системы холостого хода; 25 - главный топливный жиклер первой камеры; 26 - регулировочный винт качества рабочей смеси; 27- регулировочный винт количества рабочей смеси карбюратора 2107-1107010; 28 - дроссельная заслонка первой камеры; 29 - корпус карбюратора; 30 - дроссельная заслонка второй камеры; 31 - корпус дроссельных заслонок; 32 - эмульсионная трубка; 33 - главный топливный жиклер второй камеры; 34 - перепускной жиклер ускорительного насоса; 35 - впускной клапан ускорительного насоса: 36 - рычаг привода ускорительного насоса; 37 - пневмоклапан карбюратора 2140-1107010-70.

Карбюраторы имеют практически одинаковую конструкцию (тип «Озон») и различаются только устройством пневмоклапана ЭПХХ (экономайзер принудительного холостого хода), приводом дроссельной заслонки второй камеры (у карбюратора 2140-1107010-70 он механический, а у карбюратора 2107-1107010 — пневматический) и тари-ровочными данными (см. таблицу).

Карбюратор - эмульсионного типа с падаюшим потоком горючей смеси и пневматическим торможением топлива, двухкамерный с последовательным открытием дроссельных заслонок. Имеет сбалансированную поплавковую камеру, главные дозирующие системы, обогатительное устройство (эконостат), автономную систему холостого хода (АСХХ) с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос, золотниковое устройство отсоса картерных газов за дроссельную заслонку первой камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пускошм устройством диафраг-менного типа от разрежении во впускной трубе. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания, л

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) н эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через распылители топливно-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры. Топливо проходит через топливный жиклер холостого хода, после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры. Образовавшаяся эмульсия подается через отверстие, перекрываемое винтом качества, к кольцевому распылителю АСХХ. Размер шели распылителя регулируется винтом количества (числа оборотов}.

При частичном открытии дроссельных заслонок (до включения в работу главных дозирующих систем) топливно-воздушная смесь поступает в камеры через переходные отверстия.

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через топливный, воздушный и эмульсионный жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь. Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок. При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму. Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами. Один клапан — впускной — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан — нагнетательный — расположен в корпусе винта распылителя; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыток топлива при нагнетании перетекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, диаметра перепускного жиклера, профиля и длины регулировочной иглы, ввернутой в колодец перепускного жиклера; регулировке в процессе эксплуатации насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При вытягивании рукоятки привода («подсоса») трехплечий рычаг управления воздушной заслонкой, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку и закрывает ее. Одновременно, воздействуя на тягу привода дроссельной заслонки, рычаг приоткрывает дроссельную заслонку первой камеры на пусковой зазор С (см. рис.). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток воздействует на тягу воздушной заслонки, приоткрывая ее. Открытию заслонки под действием разрежения также способствует положение ее оси (со смещением, относительно оси первой камеры). Максимальная величина открытия воздушной заслонки (пусковой зазор) регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

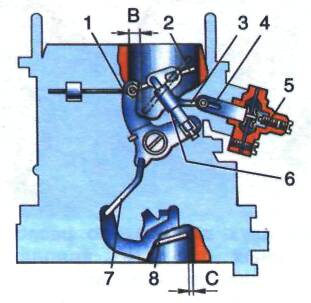

Пусковое устройство карбюратора: 1 - рычаг привода воздушной заслоним; 2 - воздушная заслонка; 3 - тяга; 4 - шток-серьга; 5 - регулировочный винт; 6 - телескопическая тяга; 7 - тяга регулирования положения дроссельной заслонки; 8 - дроссельная заслонка.
