11.7. Регулировка переключателя индикации положения рычага селектора (A4AF3)

ПОРЯДОК ВЫПОЛНЕНИЯ

Переместите рычаг селектора в позицию N.

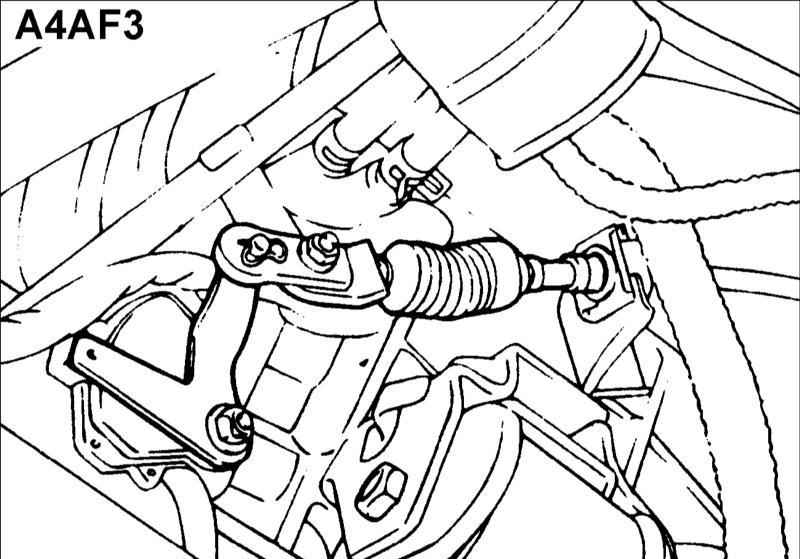

Ослабьте контргайку рычага управления в месте соединения троса и рычага.

Переместите рычаг управления в положение N.

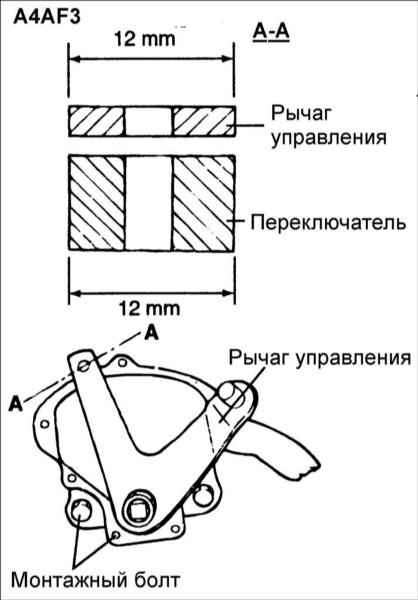

Поверните корпус переключателя индикации положения рычага селектора на расстояние до 12 мм и совместите широкий конец рычага управления с выступом выключателя.
Затяните болты крепления переключателя моментом затяжки 10–12 Н•м.

При повороте корпуса переключателя соблюдайте осторожность, чтобы не повредить уплотнительное кольцо.

Проверьте, что рычаг селектора находится в позиции N.

Отрегулируйте положение гайки таким образом, чтобы отсутствовало провисание троса и рычаг селектора перемещался плавно.

Совершите контрольную поездку и убедитесь, что коробка передач установлена в положение, соответствующее каждому положению рычага селектора.
