11.30. Установка устройства блокировки ключа

Ожидается, что ключ из замка зажигания не может быть удален из цилиндра замка до отсоединения троса блокировки от замка. Для исключения этих проблем при ремонте и обслуживании выполняйте следующие рекомендации.

  1. Сборка троса блокировки и замка зажигания
    1. Замок зажигания установлен на рулевой колонке. Поверните ключ в замке зажигания в положение блокировки «LOCK».
    2. Винтом соедините трос блокировки и замок зажигания.
  1. Сборка троса блокировки и рычага переключения передач
    1. Установите рычаг селектора в положение «P».

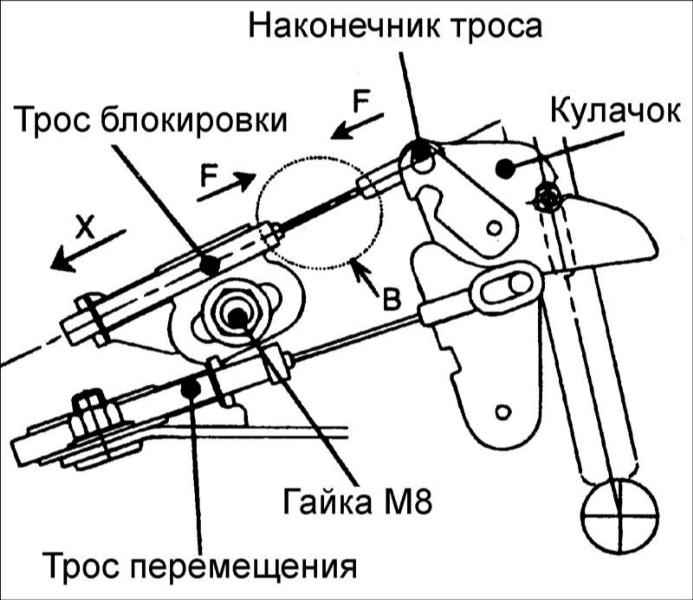

    b. После установки троса блокировки, как показано на рисунке, ослабьте гайку М8 крепления пластины троса блокировки так, чтобы пластину можно было повернуть после прикладывания определенного усилия.

    c. Поворачивая пластину с закрепленным тросом в направлении «F», устраните провисание троса в точке «B». При устранении провисания не натягивайте трос в направлении «X», так как при этом ключ может не выходить из цилиндра замка зажигания.
    d. Затяните гайку M8 крепления троса блокировки.
