11.15. Регулировка осевого зазора тормоза второй передачи (F4A42)

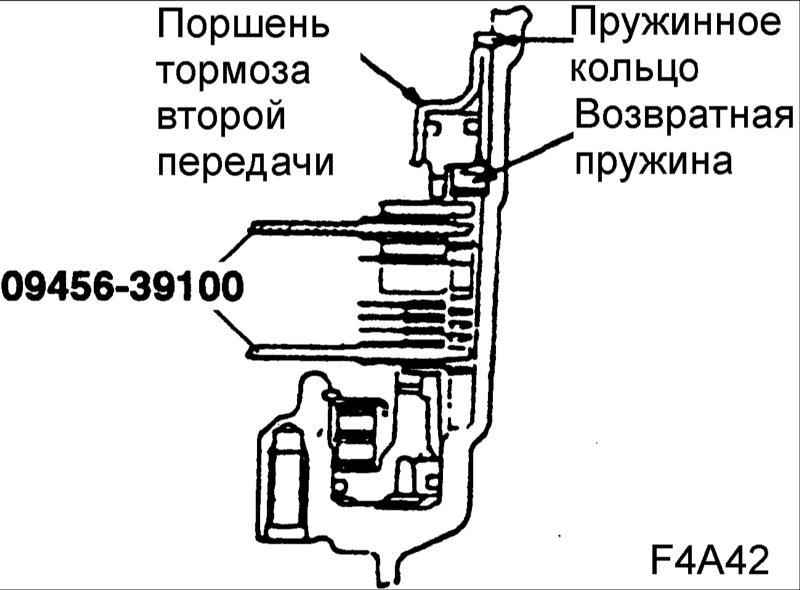

Закрепите нажимной диск второго тормоза специальным инструментом и затем установите тормозной диск как показано на рисунке. Установите возвратную пружину, поршень тормоза второй передачи и пружинное кольцо. Осевой зазор: 0,79–1,25 мм.

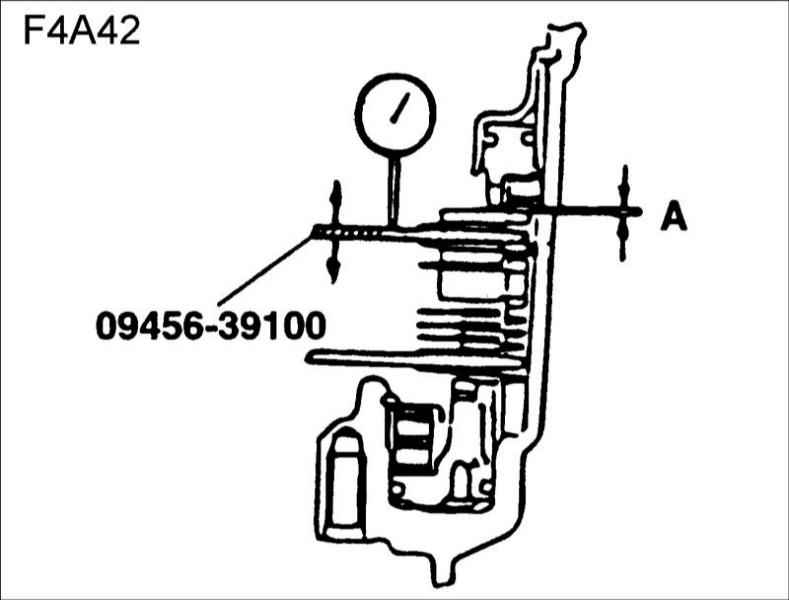

Выберите нажимной диск, толщина которого должна находиться в следующих пределах.
От [(значение перемещения) толщина специального инструмента – 1,25] до [(значение перемещения) толщина специального инструмента – 0,79].
