16.21. Антенна

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

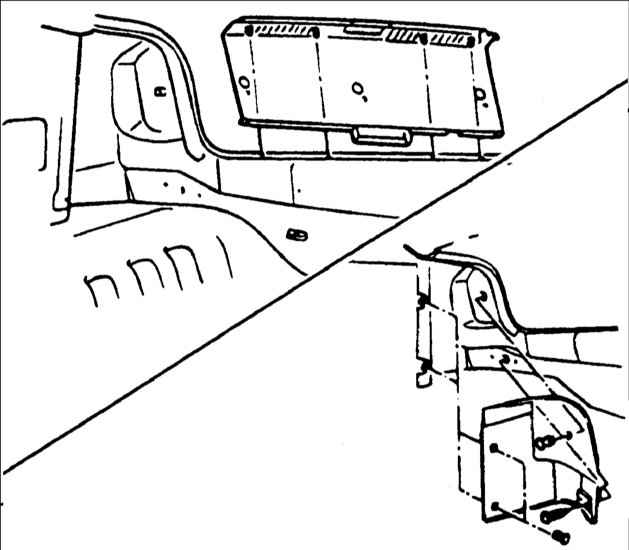

	2. Снимите заднюю поперечную отделку и обивку с левой задней стороны багажника.

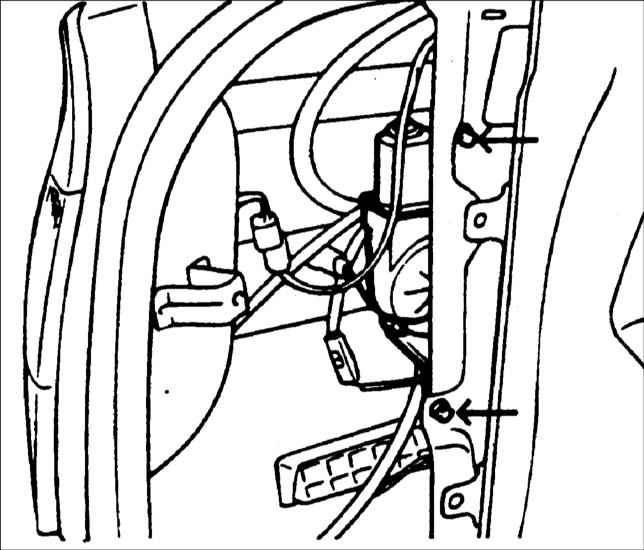

	3. Отверните гайку крепления антенны и достаньте болт. Отсоедините антенный кабель и провода подачи напряжения к антенне.
4. Установка проводится в последовательности, обратной снятию.

Проверка антенны

ПОРЯДОК ВЫПОЛНЕНИЯ

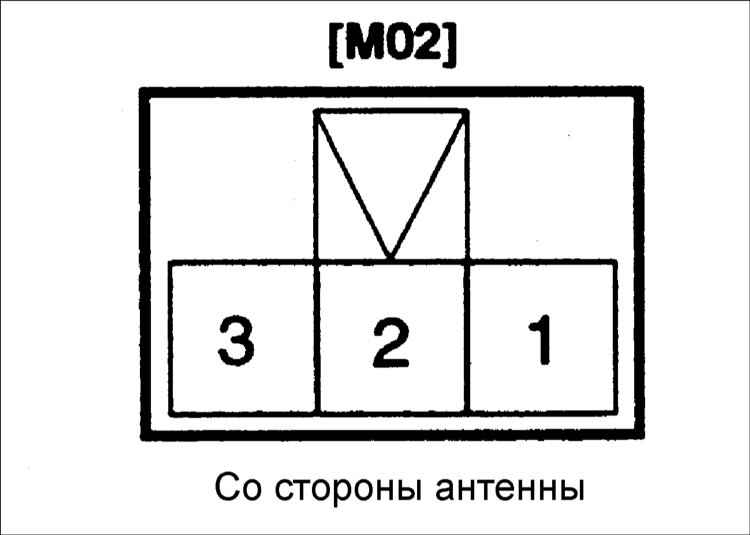

1. Отсоедините разъем от антенны.
2. Проверьте, подается ли постоянно напряжение аккумуляторной батареи на контакты 1 и 3 разъема.
	3. Проверьте, подается ли напряжение аккумуляторной батареи на контакты 1 и 2 разъема при включении зажигания и радиоприемника.
4. Дополнительными проводами подайте напряжение аккумуляторной батареи на контакты 3 и 2 и проверьте, работает ли двигатель антенны (антенна должна выдвигаться).
	5. Проверьте, работает ли двигатель антенны после отсоединения контакта 2 от батареи (антенна должна перемещаться вниз).
