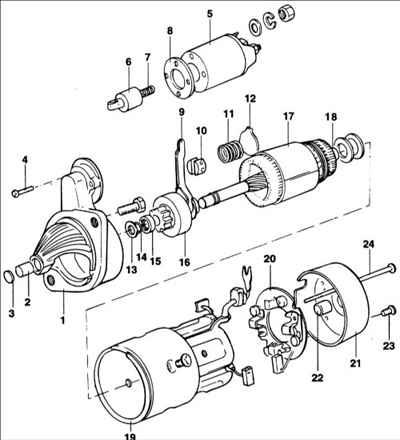

16.14. Стартер
1 – передняя крышка;
2 – передняя втулка;
3 – крышка;
4 – болт;
5 – соленоид тягового реле;
6 – плунжер;
7 – пружина;
8 – прокладка;
9 – рычаг;
10 – держатели;
11 – пружина;
12 – заглушка; |
13 – шайба;
14 – упорное кольцо;
15 – стопор;
16 – обгонная муфта;
17 – ротор;
18 – шайбы;
19 – статор;
20 – щеткодержатель;
21 – задняя крышка;
22 – задняя втулка;
23 – болт;
24 – винт. |

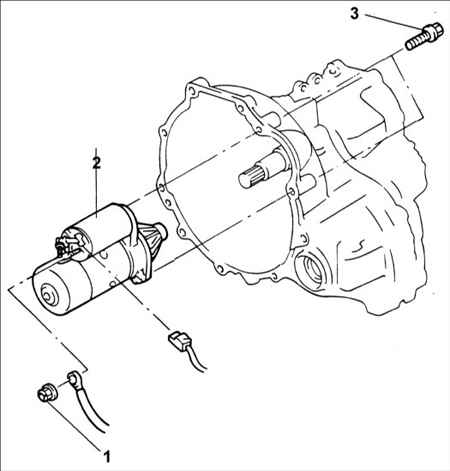

Элементы крепления стартера
1 – болт, 9,8–16 Н•м;
2 – стартер; |
3 – болт, 26–33 Н•м. |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи. |
| 2. Отсоедините трос привода спидометра. |
| 3. Отсоедините от стартера разъем и провод
от клеммы. |
| 4. Выверните болты и снимите стартер. |
| 5. Установка проводится в последовательности,
обратной снятию. |
|
|
