5.13. Замена теплообменника отопителя
|
Рассматриваемые в настоящем
Руководстве автомобили оборудованы системой дополнительной безопасности
SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо
работы вблизи сборки подушки или рулевой колонки, в обязательном порядке
отключайте систему во избежание получения травм в результате случайного
ее срабатывания (см. Главу Бортовое электрооборудование).
Система кондиционирования воздуха постоянно находится под
высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии
и не снимайте никакие компоненты системы, предварительно не выполнив разрядку
последней. Разрядка системы кондиционирования воздуха должна производиться
силами опытного специалиста в условиях мастерской автосервиса. При рассоединении
рефрижераторных линий обязательно надевайте защитные очки!
|
|
|
1. Если автомобиль оборудован К/В, произведите разрядку
системы в условиях специализированной мастерской. Отсоедините отрицательный
провод от батареи. Отключите подушку безопасности (см. Главу Бортовое электрооборудование).
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Опорожните систему охлаждения (см. Главу Текущее обслуживание).
|

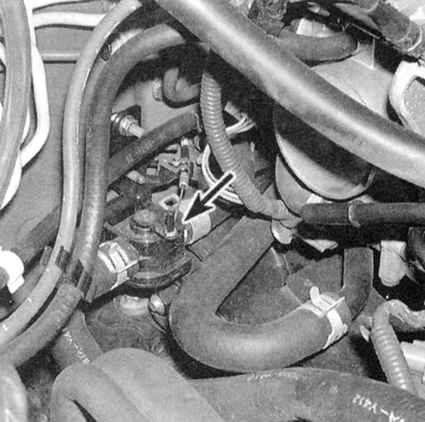

3. Отсоедините приводной трос
клапана отопителя (см. сопроводительную иллюстрацию).
|
|

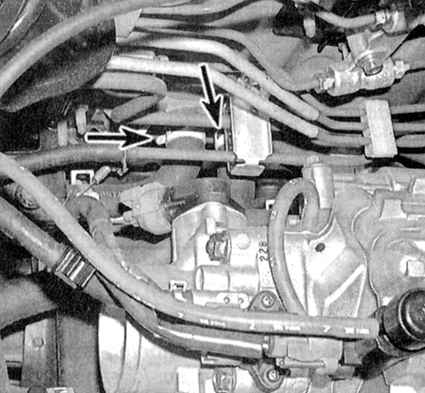

4a. В двигательном отсеке отсоедините
шланги охладительного тракта двигателя от впускного и выпускного
патрубков теплообменника отопителя на задней переборке двигательного
отсека (см. сопроводительную иллюстрацию).
|
|

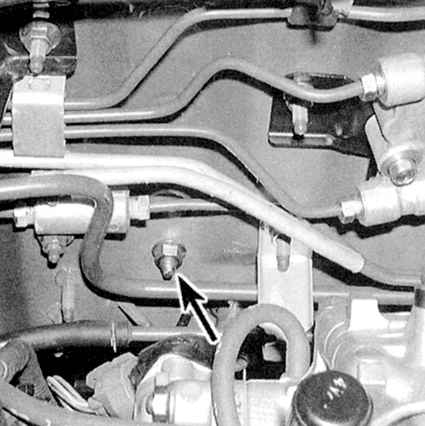

4b. Для сбора проливаемой жидкости
заведите под патрубки сливную емкость. Отдайте гайку сборки
отопителя, расположенную непосредственно над впускным и выпускным
патрубками теплообменника на задней переборке двигательного
отсека (см. сопроводительную иллюстрацию).
|
|
|
Постарайтесь
не погнуть и иным образом не повредить проложенные вблизи
гайки топливные линии и тормозные трубки.
|
|

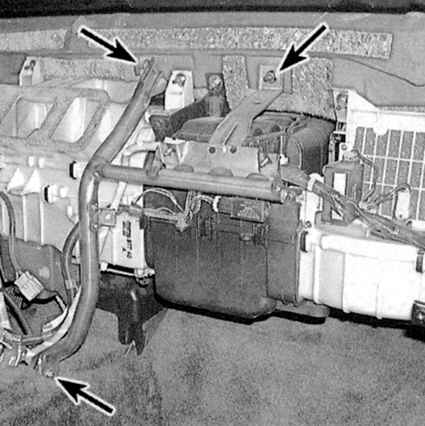

5. На моделях Integra снимите
опорную раму пассажирской подушки безопасности (см. сопроводительную
иллюстрацию).
|
6. Снимите сборку управления функционированием отопителя/кондиционера
воздуха (см. Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха, регулировка приводного троса).
7. Снимите облицовку приборного щитка, консоль и приборный щиток (см.
Главу Кузов).
8. На моделях без К/В снимите рукав воздуховода, расположенный между
блоками отопителя и его вентилятора. На оборудованных К/В моделях
снимите также блок испарителя (см. Снятие и установка испарителя К/В с расширительным клапаном).
9. Снимите кронштейн рулевой колонки.
|

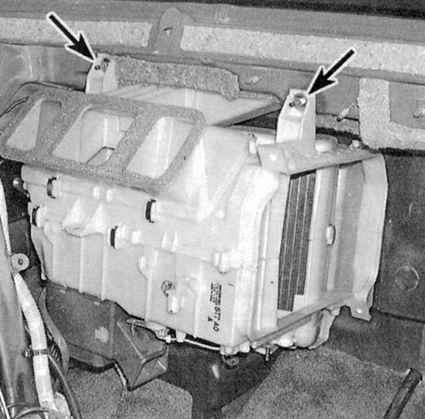

10. Снимите с блока отопителя
фиксатор жгута электропроводки, отдайте две крепежные гайки
(см. сопроводительную иллюстрацию) и извлеките блок из автомобиля.
|
11. Выверните два винта из крышки теплообменника отопителя и снимите
хомут патрубка. Извлеките теплообменник из кожуха.
12. Установка производится в обратном порядке. Не забудьте проверить
исправность функционирования управляющих заслонок. В случае необходимости
произведите необходимый восстановительный ремонт, заменив сломанные
или деформированные компоненты.
13. Заправьте систему охлаждения и удалите из нее воздушные пробки
(см. Главу Текущее обслуживание). Подсоедините батарею и запустите двигатель. Проверьте
компоненты системы отопления на наличие признаков утечек и исправность
функционирования. При соответствующей комплектации произведите зарядку
системы кондиционирования воздуха в условиях специализированной мастерской.
|
|
|
|
