5.12. Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха, регулировка приводного троса
|
Рассматриваемые в настоящем
Руководстве автомобили оборудованы системой дополнительной безопасности
SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо
работы вблизи сборки подушки или рулевой колонки, в обязательном порядке
отключайте систему во избежание получения травм в результате случайного
ее срабатывания (см. Главу Бортовое электрооборудование).
|
|
|
1. Отсоедините отрицательный провод от батареи. Отключите
подушку безопасности (см. Главу Бортовое электрооборудование).
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Снимите нижнюю секцию отделки центральной консоли (см. Главу Кузов).
3. Снимите стереосистему (см. Главу Бортовое электрооборудование).
|

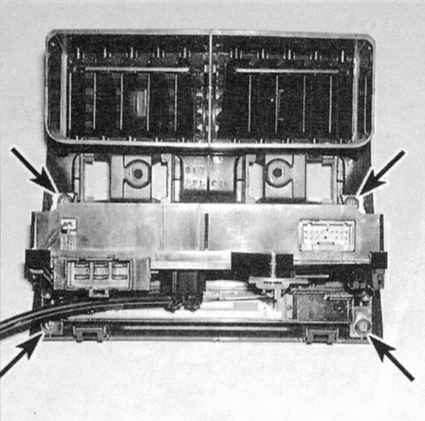

4. Выверните винты крепления
дефлектора воздуховода центральной консоли, извлеките дефлектор
и отдайте четыре винта крепления сборки панели управления
функционированием отопителя/кондиционера воздуха (см. сопроводительную
иллюстрацию).
|
|

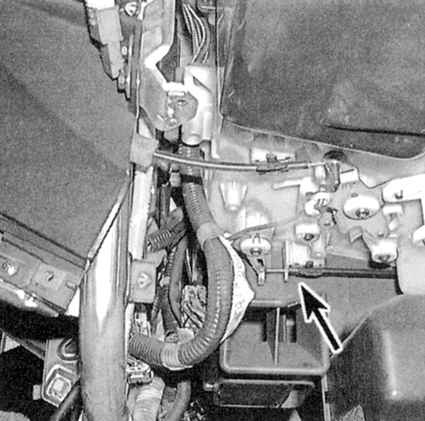

5. Извлеките сборку управления
и рассоедините разъем ее электропроводки. Отсоедините трос
управления смешиванием подаваемого в салон воздуха от рычага
управления (см. сопроводительную иллюстрацию).
|
6. Установка производится в обратном порядке.
7. Запустите двигатель и проверьте исравность функционирования систем
отопления и кондиционирования воздуха.
|
|
Регулировка
Трос управления смешиванием подаваемого в салон воздуха
Модели Civic
|
|
1. Для регулировки приводного троса отсоедините его
от исполнительного рычага клапана отопителя в двигательном отсеке.
Отсоедините трос от рычага смешивания воздуха сборки управления под
панелью приборов в салоне автомобиля.
2. Переведите рычаг управления температурой в положение максимального
охлаждения (МАХ COOL), затем аккуратно потяните за оболочку троса
и закройте заслонку, проследив, чтобы вся слабина трос оказалась выбрана.
3. Удерживая рычаг управления смешиванием воздуха отжатым до упора,
защелкните приводной трос в зажим фиксатора.
4. В двигательном отсеке переведите исполнительный рычаг клапана в
полностью закрытое положение и подсоедините трос. Не отпуская рычаг,
выберите слабину троса, потянув за его оболочку, затем установите
фиксирующий зажим.
|
|
Модели Integra
|
|
1. Высвободите приводной трос из зажима фиксатора рычага
управления.
2. Переведите рычаг управления температурой в положение максимальной
интенсивности обогрева (МАХ HEAT), затем поверните рычаг управления
смешиванием воздуха и подсоедините трос.
3. Оттяните оболочку троса назад от наконечника, выбрав всю слабину
троса, затем зафиксируйте трос зажимом.
|
|
Приводной трос клапана отопителя
|
|
1. Отсоедините трос от рычага клапана в двигательном
отсеке. Отсоедините трос управления смешиванием воздуха от рычага
управления под панелью приборов.
2 . Переведите рычаг управления температурой в положение максимальной
интенсивности обогрева (МАХ HEAT),поверните рукоятку к тросу и зафиксируйте
последний зажимом. Прижимая наконечник троса к упору, защелкните в
зажим трос управления смешиванием воздуха.
3 . В двигательном отсеке переведите исполнительный рычаг клапана
в полностью закрытое положение и подсоедините трос. Не отпуская рычаг,
выберите слабину троса, потянув за его оболочку, затем установите
фиксирующий зажим.
|
|
|
