2.6.6. Система электронного управления дроссельной заслонкой

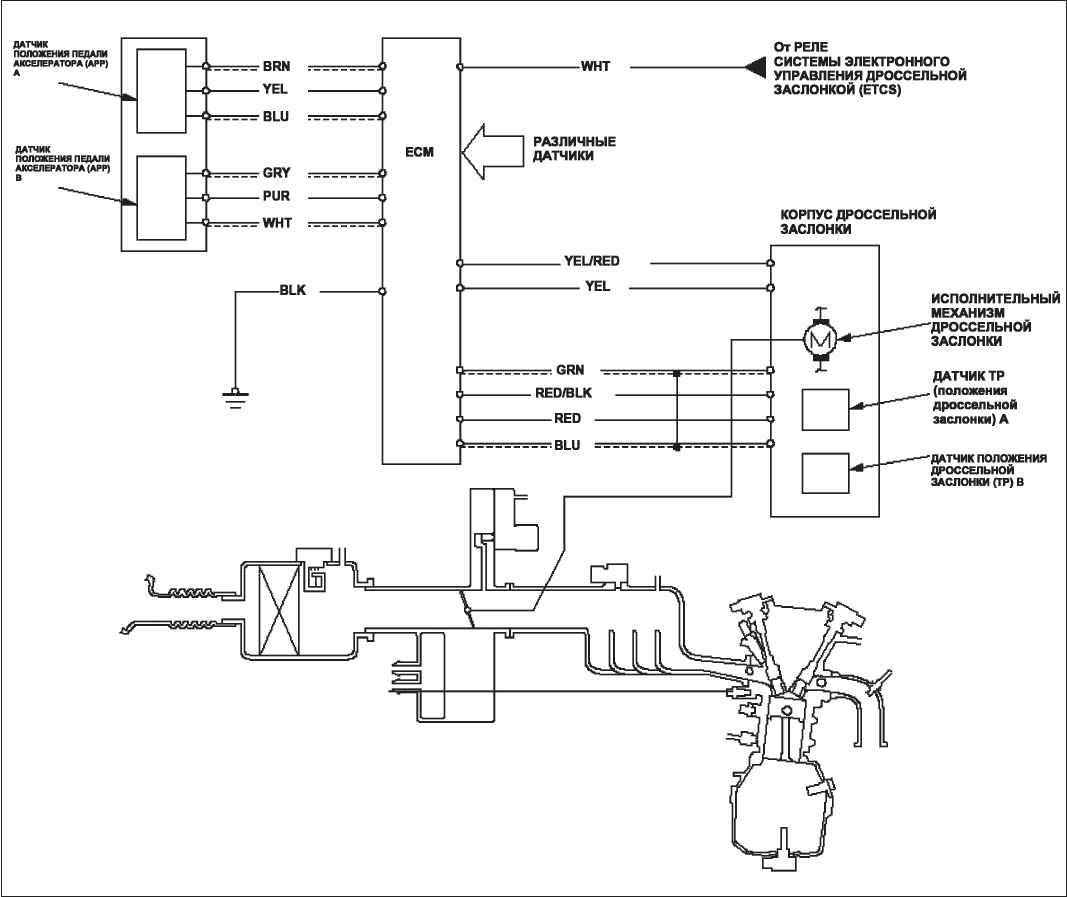

Дроссельная заслонка имеет электронное управление, которое осуществляет система электронного управления положением дроссельной заслонки. Смотрите системную схему, где представлена функциональная схема данной системы.

При работе двигателя на холостом ходу компьютер ЕСМ управляет исполнительным элементом поворота дроссельной заслонки с целью поддержания необходимой частоты вращения холостого хода при любой нагрузке двигателя.

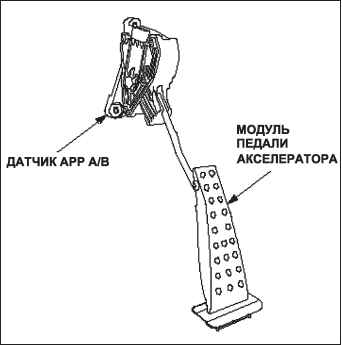

При нажатии на педаль акселератора компьютер ЕСМ открывает дроссельную заслонку в зависимости от сигнала датчика положения педали акселератора (АРР).

При работе системы круиз-контроля компьютер ЕСМ управляет работой исполнительного элемента поворота дроссельной заслонки с целью поддержания заданной скорости. Исполнительный механизм поворота дроссельной заслонки выполняет роль исполнительного механизма системы круиз-контроля.

По мере изменения положения педали акселератора датчик изменяет сигнал напряжения, посылаемый в компьютер ЕСМ.

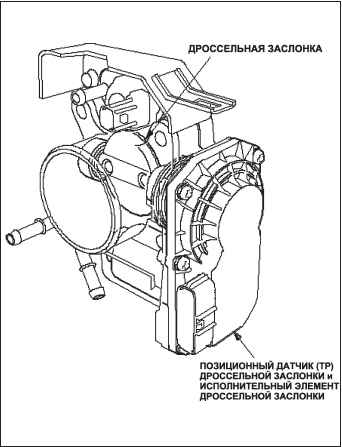

Корпус дроссельной заслонки однокамерный с боковым приводом дроссельной заслонки. Нижняя зона под дроссельной заслонкой подогревается охлаждающей жидкостью двигателя, поступающей от головки цилиндров, чтобы предотвратить образования льда на дроссельной заслонке.

При непрогретом двигателе, включенном кондиционере воздуха, включенной передаче в коробке передач, нажатой педали тормоза, высокой нагрузке на гидроусилитель рулевого управления или высокой нагрузке генератора компьютер ЕСМ управляет силой тока, подаваемой на исполнительный элемент дроссельной заслонки, чтобы поддерживать требуемую частоту вращения холостого хода.

Датчик положения педали тормоза посылает в компьютер ЕСМ соответствующий сигнал, когда педаль тормоза нажата.

Система EPS посылает в компьютер ЕСМ сигнал, когда нагрузка на гидроусилитель рулевого управления слишком высока.

Система электронного управления дроссельной заслонкой состоит из исполнительного элемента перемещения дроссельной заслонки, датчика A/B положения дроссельной заслонки (ТР), датчика положения педали акселератора (АРР), реле системы электронного управления дроссельной заслонкой (ETCS) и блока ЕСМ.
