2.6.19. Снятие и установка топливного бака (L13A)

1. Сбросьте давление топлива.

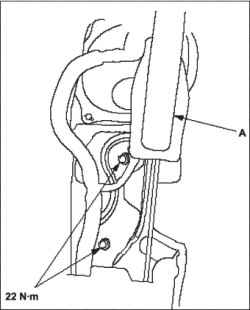

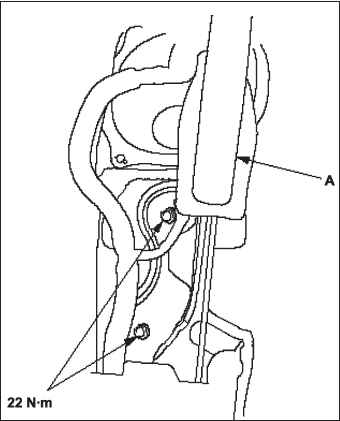

2. Снимите центральную консоль и рычаг стояночного тормоза А.

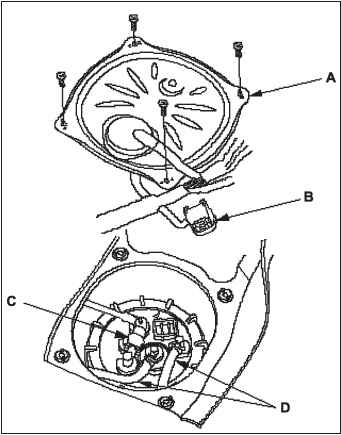

3. Снимите панель доступа А с пола.

4. Отсоедините 4Р разъем В топливного насоса.

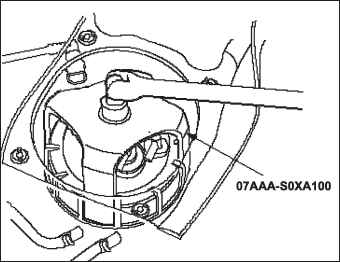

5. Отсоедините быстроразъемные крепления С и шланги D от узла топливного бака.

6. С использованием специального инструмента ослабьте крепженую гайку А узла блок топливного бака.

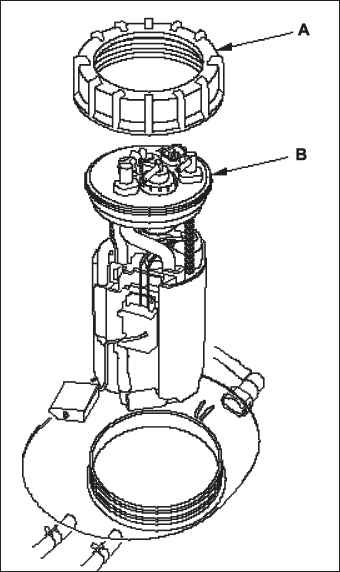

7. Снимите крепженую гайку А и блок топливного бака В.

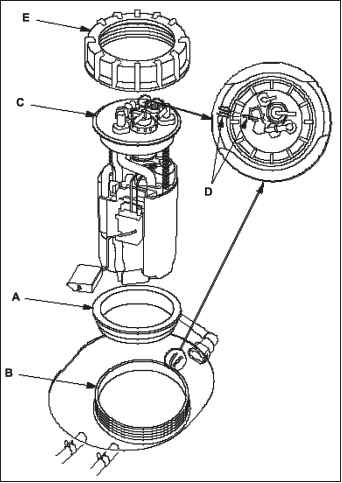

1. Установите новую прокладку основания А на топливный бак В.

2. Вставьте блок топливного бака С в бак. Будьте осторожны, чтобы не перегнуть передающий блок измерителя уровня топлива.

3. Совместите метки D на топливном баке и блоке топливного бака, затем вручную затяните новую контргайку E.

ПРИМЕЧАНИЕ После того, как гайка затянута, убедитесь, что метки совмещены. Зрительно или вручную проверьте контур основной прокладки и убедитесь, что прокладка не пережата.

4. Используя специальный инструмент, затяните крепженую гайку А блока топливного бака.

ПРИМЕЧАНИЕ Зрительно или вручную проверьте контур основной прокладки и убедитесь, что прокладка не пережата.
