2.6.35. Замена вакуумного насоса (N22A)

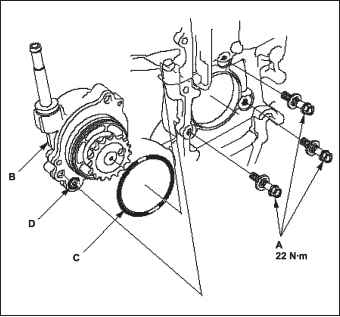

1. Снимите промежуточный вал.

2. Снимите трубку перепуска масла.

3. Снимите картер цепи привода и цепь привода.

4. Отсоедините вакуумный шланг.

5. Снимите болты А.

6. Снимите вакуумный насос В.

7. Установите датчик в последовательности, обратной снятию, с новым уплотнительным кольцом круглого сечения С.

ПРИМЕЧАНИЕ

Снимая вакуумный насос, убедитесь, что кольцевое уплотнение D находится на своем месте
