2.6.25. Снятие/установка топливного фильтра (N22A)

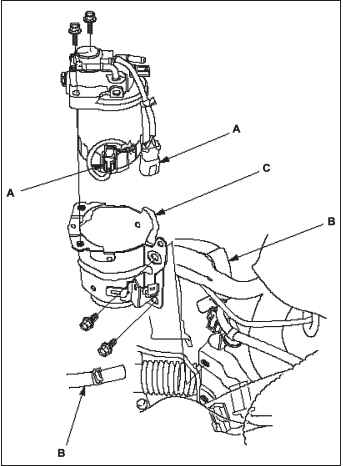

1. Снимите корпус воздухоочистителя.

2. Отсоедините разъемы А.

3. Отсоедините шланги В.

4. Снимите крышку топливного фильтра С.

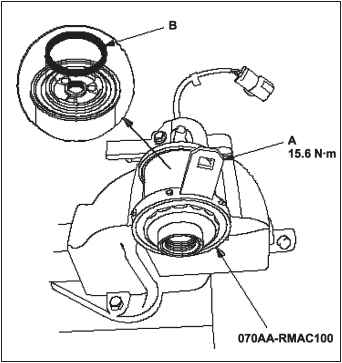

5. Закрепите топливный фильтр А в тисках. Вставьте ключ для топливного фильтра.

6. Снимите указатель уровня воды в топливном фильтре.

7. Снимите топливный фильтр.

8. Установите детали в последовательности, обратной снятию, с новым уплотнительным кольцом круглого сечения В.

9. Прокачайте топливную систему.
