2.6.34. Проверка вакуумного насоса (N22A)

ПРИМЕЧАНИЕ

Во время данной проверки на экране могут появиться диагностические коды неисправности. По окончании проверки удалите коды неисправности с помощью HDS.

1. Снимите крышку двигателя.

2. Снимите щиток и панель под щитком.

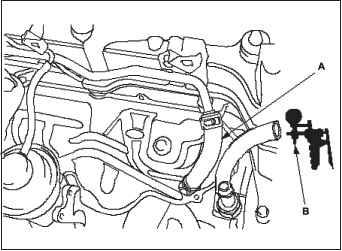

3. Отсоедините вакуумный шланг А и подсоедините к нему вакуумный насос/датчик В.

4. Запустите двигатель и подождите 1 минуту. Давление вакуума должно превысить 93,3 кПа.

• Если давление вакуума соответствует норме, проверка закончена.

• Если давление вакуума выходит за пределы диапазона, указанного в технической характеристике, замените вакуумный насос.
