2.6.16. Замена регулятора давления топлива (L13A)

1. Снимите блок топливного бака.

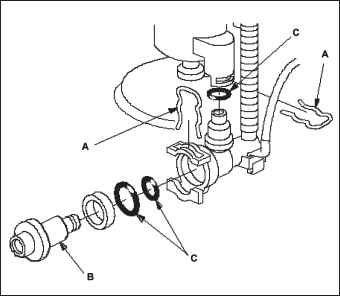

2. Снимите зажимы А и снимите регулятор давления топлива В.

Замена регулятора давления топлива (L13A)

3. Установите деталь с новыми уплотнительными кольцами С в последовательности, обратной снятию. При установке блока топливного насоса/измерителя уровня топлива в сборе совместите метки на блоке и на топливном баке.

ПРИМЕЧАНИЕ

Смажьте уплотнительное кольцо круглого сечения моторным маслом. При установке не зажимайте уплотнительные кольца. Не применяйте торможную жидкость, растительное масло или спиртосодержащее масло для уплотнительных колец.
