2.3.6. Установка цепи привода (R18A)

1. Установите коленчатый вал в положение верхней мертвой точки (ВМТ). Совместите метку верхней мертвой точки (TDC) А на звездочке коленчатого вала с указателем В на блоке двигателя.
Установка цепи привода (R18A)
2. Установите распределительный вал в TDC. Метка «UP» А на звездочке распределительного вала должна находиться сверху, и отметки верхней мертвой точки (TDC) В на звездочке должны совпадать с верхним краем головки блока цилиндров.
Установка цепи привода (R18A)
3. Установите цепь привода ГРМ на звездочку коленчатого вала так, чтобы цветное звено цепи А совмещалось с меткой В на звездочке коленчатого вала.

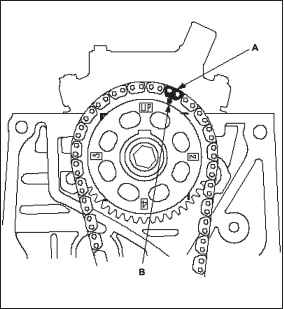

4. Установите цепь привода ГРМ на звездочку распределительного вала так, чтобы цветное звено цепи А совмещалось с меткой В на звездочке распределительного вала.
Установка цепи привода (R18A)
Установка цепи привода (R18A)

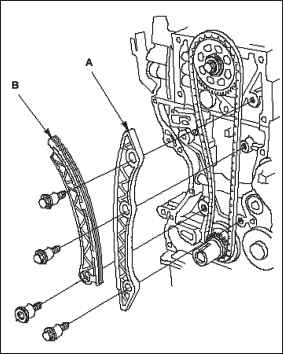

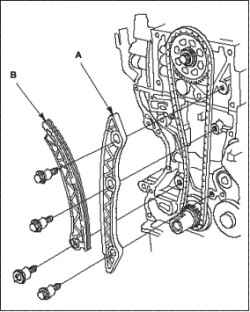

5. Установите направляющий элемент цепи привода ГРМ А и рычаг натяжителя цепи привода ГРМ В.
6. Установите автоматический натяжитель.
7. Выньте калибровочный или стопорный штифт из автоматического натяжителя.
Установка цепи привода (R18A)
Установка цепи привода (R18A)
Установка цепи привода (R18A)
8. Проверьте, не повреждена ли прокладка масляного насоса. Если масляная прокладка повреждена, замените ее.
9. Удалите остатки старой жидкой прокладки с соединяемых поверхностей масляного насоса, болтов и их отверстий.
10. Очистите и высушите соединяемые поверхности масляного насоса.
11. Нанесите равномерным слоем жидкий герметик P/N 08C70-K0234M, 08C70- K0334M или 08C70-X0331S на соединяемую с блоком цилиндров двигателя поверхность масляного насоса.
Установка цепи привода (R18A)

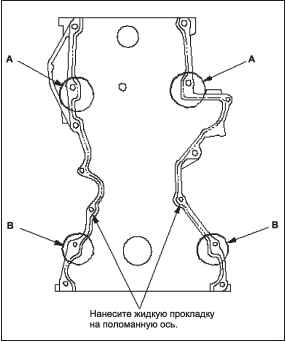

12. Нанесите жидкий герметик на соединяемые с масляным насосом поверхности в верхней части блока цилиндров А и картера крышек коренных опор В.
13. Нанесите жидкий герметик P/N 08C70-K0234M, 08C70- K0334M или 08C70-X0331S равномерным слоем на соединяемую с масляным поддоном поверхность масляного насоса.

ПРИМЕЧАНИЕ
Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте компоненты. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.

Установка цепи привода (R18A)

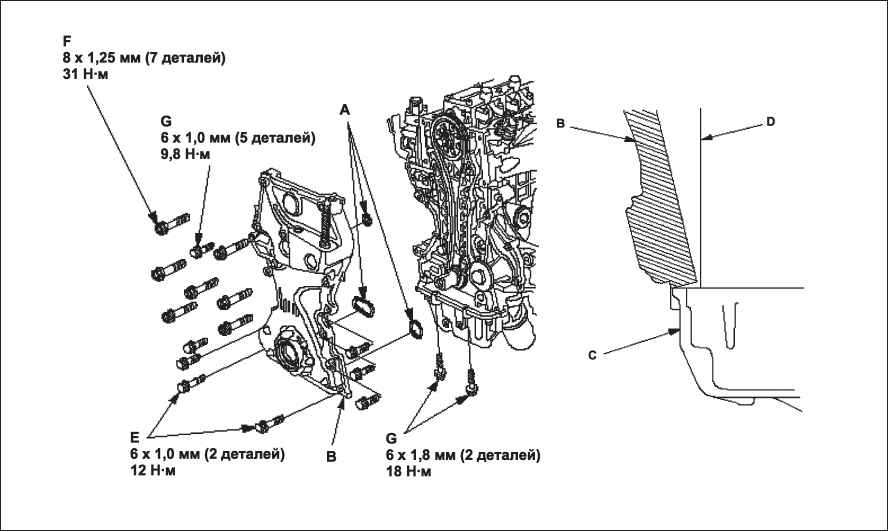

14. Установите новое уплотнительное кольцо А на масляной насос. Установите кромку масляного насоса В на кромку масляного поддона С, затем установите насос на блок двигателя D. Слегка ввинтите установочные болты Е, затем затяните болты 8 мм F. Затяните 6 мм болты G и установочные болты. Уберите излишки жидкого герметика с соединяемых поверхностей масляного поддона и масляного насоса.

ПРИМЕЧАНИЕ
При установке масляного насоса не допускайте скольжения его нижней поверхности по соединяемой с масляным поддоном поверхности.

Подождите 30 минут, прежде чем заливать масло в двигатель.
Не запускайте двигатель по крайней мере 3 часа после установки масляного насоса.
Установка цепи привода (R18A)

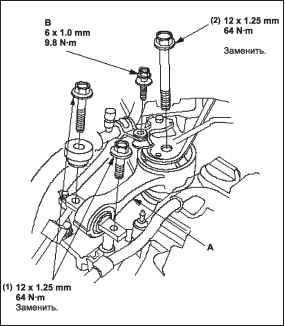

15. Установите кронштейн боковой опоры двигателя А, затем слегка затяните новые болт и гайку В и болт С.
16. Установите кабель соединения с «массой» кузова D.
17. Снимите корпус воздухоочистителя в сборе.
18. Ослабьте болты и гайки кронштейна крепления трансмиссии А.
19. Поднимите подъемник на максимальную высоту.

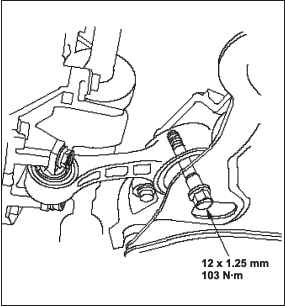

20. Ослабьте болт крепления нижней реактивной штанги А.
Установка цепи привода (R18A)
Установка цепи привода (R18A)
21. Опустите машину на подъемнике.

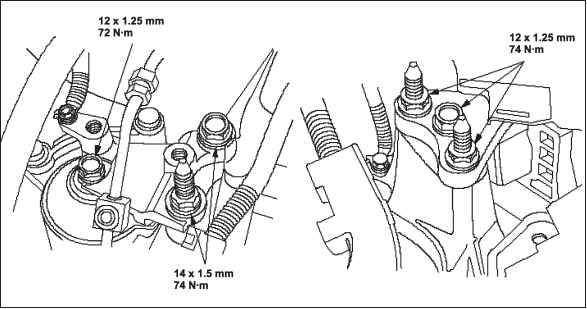

22. Затяните крепежные болты/гайки кронштейна боковой опоры двигателя.
Установка цепи привода (R18A)
Установка цепи привода (R18A)
24. Поднимите подъемник на максимальную высоту.
25. Затяните болт крепления нижней реактивной штанги.
26. Опустите автомобиль на подъемнике.
27. Установите корпус воздухоочистителя в сборе.
28. Установите верхнюю реактивную штангу А, затем затяните новые крепежные болты верхней реактивной штанги в указанной цифрами последовательности.
29. Установите болт В крепления трубки кондиционера.
Установка цепи привода (R18A)
30. Установите на место шкив коленчатого вала.
31. Установите шланг системы положительной вентиляции картера (PCV).
Установка цепи привода (R18A)
32. Установите крышку головки цилиндров.
33. Установите автоматический натяжитель приводного ремня.
34. Установите нижнюю крышку двигателя.
Установка цепи привода (R18A)
35. Установите передние колеса.
36. Выполните процедуру диагностики компьютера по положению коленчатого вала (СКР)/процедуру диагностики по эталонному положению датчика СКР.
