2.3.14. Установка крышки головки блока цилиндров (L13A)

1. Тщательно очистите прокладку крышки головки цилиндров и ее канавку.

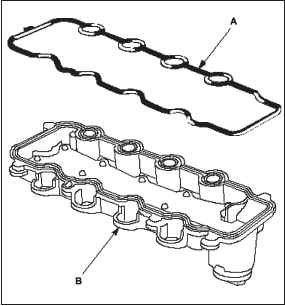

2. Вставьте прокладку крышки головки цилиндров А в канавку в головке цилиндров В.

3. Убедитесь, что соединяемые поверхности чистые и сухие.

4. Нанесите слой герметика P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S шириной 3,0 мм на стыковочные поверхности картера цепи привода ГРМ.

ПРИМЕЧАНИЕ

Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте компоненты. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.

5. Установите крышку головки цилиндров А.

ПРИМЕЧАНИЕ

Подождите 30 минут, прежде чем заливать масло в двигатель. Не запускайте двигатель по крайней мере 3 маслочаса после установки. крышки головки.

6. Проверьте состояние шайб крышки В. Замените поврежденные или сломанные шайбы.

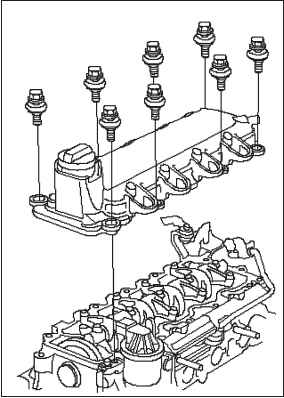

7. Затяните болты в два или три этапа. На последнем этапе последовательно затяните все болты до 12 Н·м.

8. Установите провод «массы» А, крепежный болт кронштейна жгута проводов В и вентиляционную трубку С.

9. Установите четыре передних и четыре задних катушки зажигания

10. Установите впускной коллектор
