2.3.32. Установка клапана головки блока цилиндров, пружины, уплотнений клапанов (R18A)

1. Смажьте стержни клапанов новым моторным маслом. Установите клапаны в направляющие втулки.

2. Убедитесь, что клапаны свободно перемещаются вверх и вниз.

3. Установите прокладки под пружины на головку цилиндров.

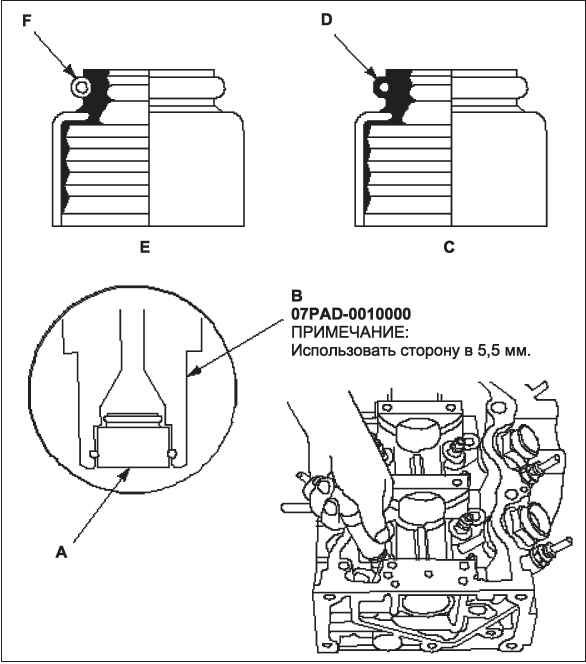

4. Установите новые маслосъемные колпачки А с помощью приспособления для установки маслосъемных колпачков В.

ПРИМЕЧАНИЕ Маслосъемные колпачки выпускных клапанов С имеют черную пружину D, а впускных клапанов Е - белую пружину F; они не взаимозаменяемы.

ПРИМЕЧАНИЕ Использовать сторону в 5,5 мм.

5. Установите пружину и тарелку клапана. Установите конец клапанной пружины с близко расположенными витками со стороны головки цилиндров.

6. Установите приспособление для сжатия клапанных пружин. Сожмите пружину и установите удерживающие клапан фиксаторы.

7. Снимите приспособление для сжатия клапанных пружин.

8. Слегка стукните по стержню каждого клапана пластиковым молотком А два или три раза, чтобы обеспечить правильную посадку на место клапана и фиксаторов. Стучите по стержню клапана только вдоль его оси, чтобы не погнуть клапан.
