2.3.20. Установка блока коромысел головки блока цилиндров (R18A)

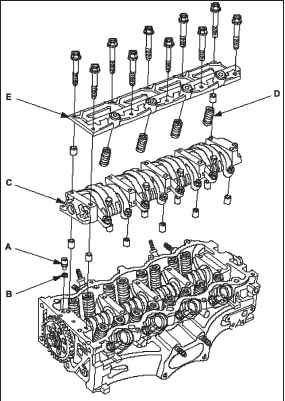

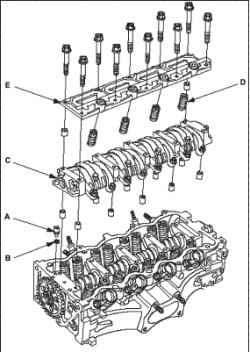

1. Если блок коромысел впускных клапанов разобран, соберите его.

2. Установите контрольный масляный жиклер А с новым кольцевым уплотнением В и блок коромысел С.

3. Установите виброгаситель D и его держатель Е.

4. Затяните болты последовательно по два оборота за раз.

Моменты затяжки 6 х 1,0 мм 15 Н·м.

5. Отрегулируйте зазоры в клапанах.

6. Установите крышку головки цилиндров.
