2.3.13. Установка сальника картера цепи привода (N22A)

1. Используйте специальные приспосбления, чтобы установить новый сальник строго перпендикулярно в картер цепи привода ГРМ на строго заданную глубину.

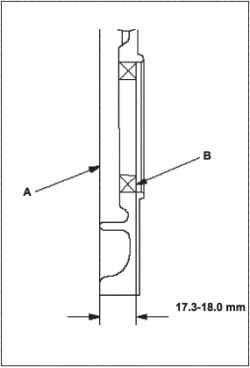

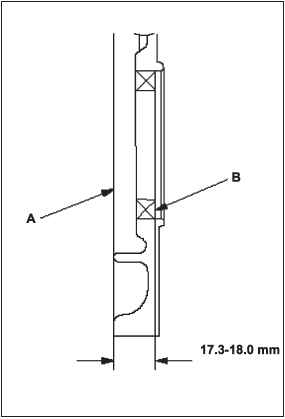

2. Измерьте расстояние между поверхностью картера цепи привода ГРМ А и сальником В.

Высота сальника в установленном положении: 17,3—18,0 мм.
