9.7. Регулировка педали сцепления
Высота педали
|

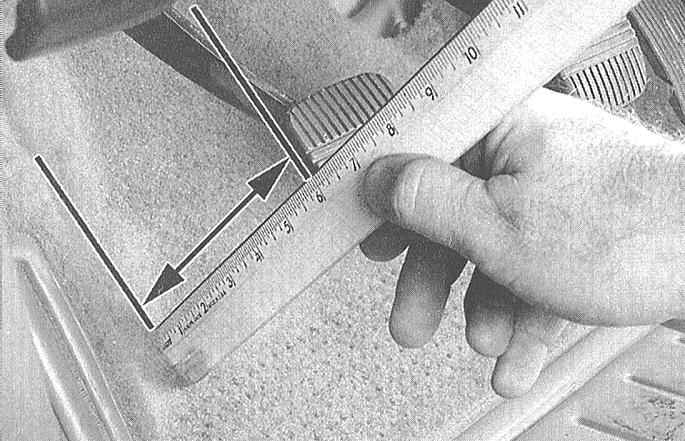

Высотой положения педали называется расстояние от ее накладки
до панели пола. Если результат измерения данного расстояния выходит за
пределы допустимого диапазона, необходимо произвести соответствующую регулировку.
|
|

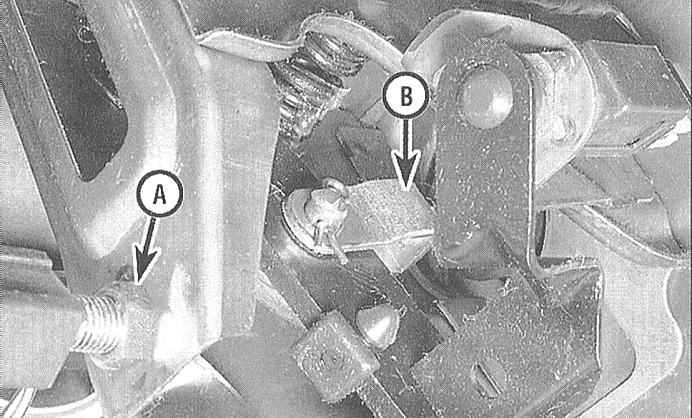

Для регулировки положения педали ослабьте контргайку датчика-выключателя
сцепления или регулировочный болт и выверните выключатель таким образом,
чтобы он перестал соприкасаться с педалью. Теперь ослабьте контргайку
толкателя и, вращая последний, подкорректируйте требуемым образом высоту
положения педали. Затяните контргайку.
|
|
Датчик-выключатель сцепления - нижний из двух расположенных
рядом друг с другом (верхним блоком является датчик-выключатель размыкания
цепи стартера).
|
Вращая датчик-выключатель/болт по часовой стрелке, приведите его в контакт с рычагом
педали, затем доверните еще на 3/4 оборота/оборот. Затяните контргайку.
Отрегулируйте датчик-выключатель размыкания цепи стартера (см. Раздел
Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера).
Свободный ход педали
|

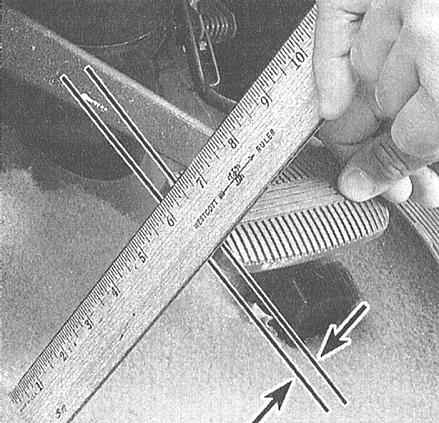

Свободным ходом называется расстояние, на которое педаль
перемещается, не встречая сопротивления и не вызывая срабатывания сцепления.
При выходе величины свободного хода педали за пределы допустимого диапазона
необходимо произвести соответствующую регулировку.
|
Для регулировки свободного хода ослабьте контргайку на толкателе педали, затем,
вращая толкатель, добейтесь требуемого результата. Затяните контргайку.
Удостоверьтесь в правильности регулировки датчика-выключателя размыкания цепи
стартера (см. Раздел
Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера).
|
