12.22. Снятие и установка отделочных секций панели приборов
|
Рассматриваемые в настоящем Руководстве
модели автомобилей оборудованы системой дополнительной безопасности (SRS).
Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки
безопасности, рулевой колонки или приборной панели, отключайте SRS во
избежание получения травм при случайном ее срабатывании (см. Главу
Бортовое
электрооборудование). Электропроводку цепи SRS легко отличить по желтому
цвету изоляции.
|
|
|
|
Отсоедините отрицательный провод от батареи.
|
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
|
|
Облицовка приборного щитка
|
|
|
1. При соответствующей комплектации автомобиля опустите рулевую
колонку в нижнее положение.
|

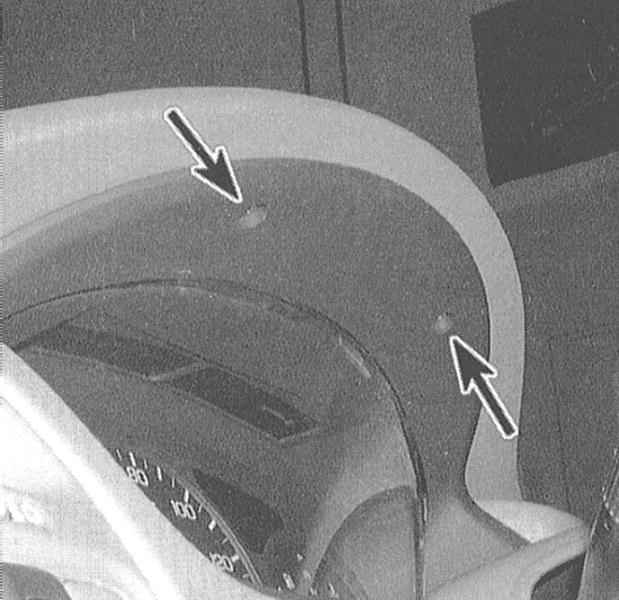

2. Выверните два крепежных винта в верхней части облицовки.
|
3. Аккуратно поддевая отверткой, отпустите фиксаторы и отделите
нижнюю часть облицовки щитка от панели приборов. Чтобы не оцарапать
поверхность панели залепите жало отвертки скотчем.
4. Установка производится в обратном порядке. Проследите за надежностью
защелкивания фиксаторов.
|
|
Коленный упор
|
|
|

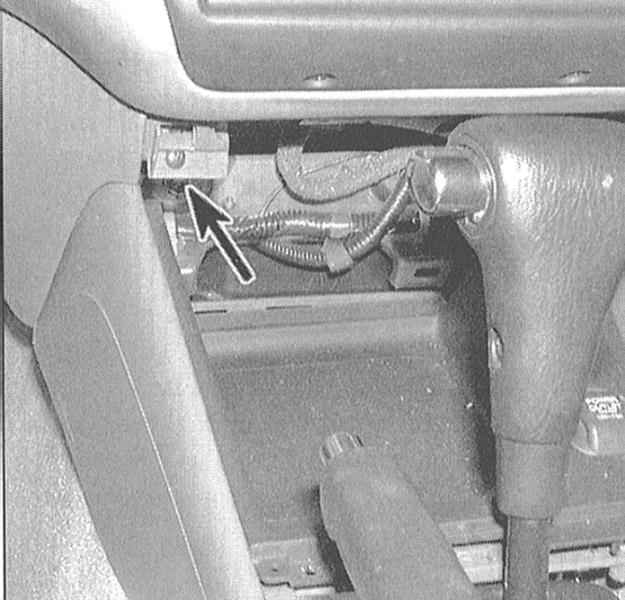

1. Снимите переднюю крышку центральной консоли (см. Раздел
Снятие и установка центральной консоли).
|

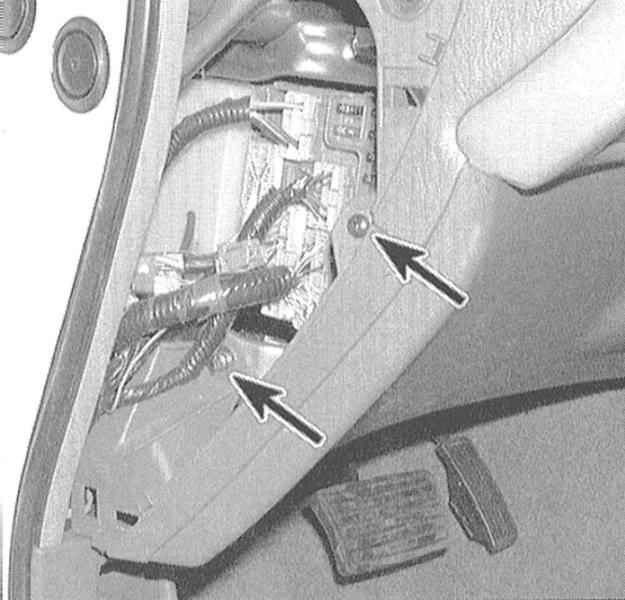

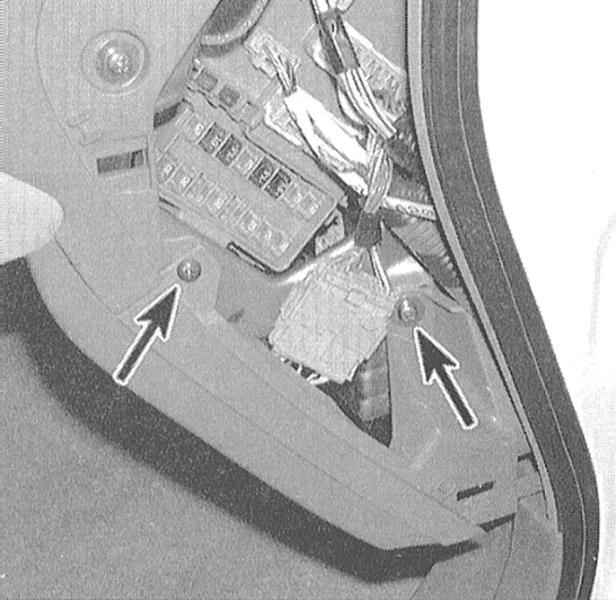

2. Поддев, снимите пластмассовую крышку монтажного блока
предохранителей слева под панелью приборов. Выверните два
расположенных под крышкой крепежных винта.
|
|
3. Выверните правый верхний винт крепления коленного упора,
затем подденьте сборку, отпуская крепежные фиксаторы.
|

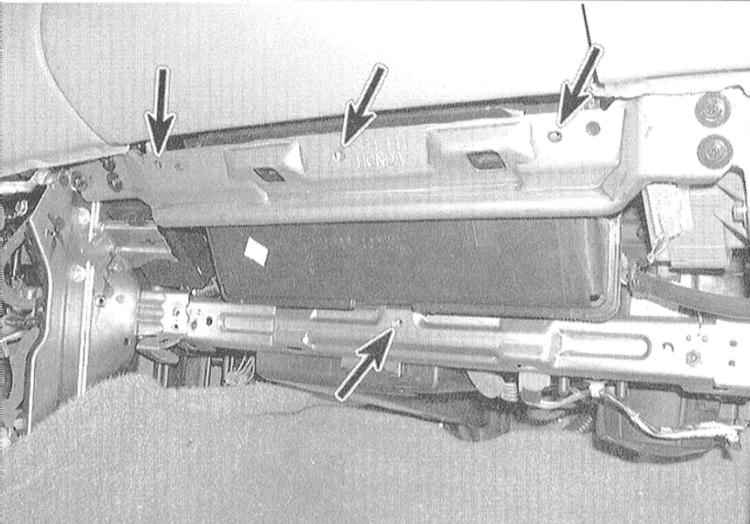

4. Если необходимо обеспечить доступ к расположенным под панелью
приборов компонентам, выверните болты крепления ребра жесткости
сборки коленного упора. Оттяните нижний край ребра и извлеките сборку
из салона автомобиля.
5. Установка производится в обратном порядке.
|
|
Центральная секция
|
|
|

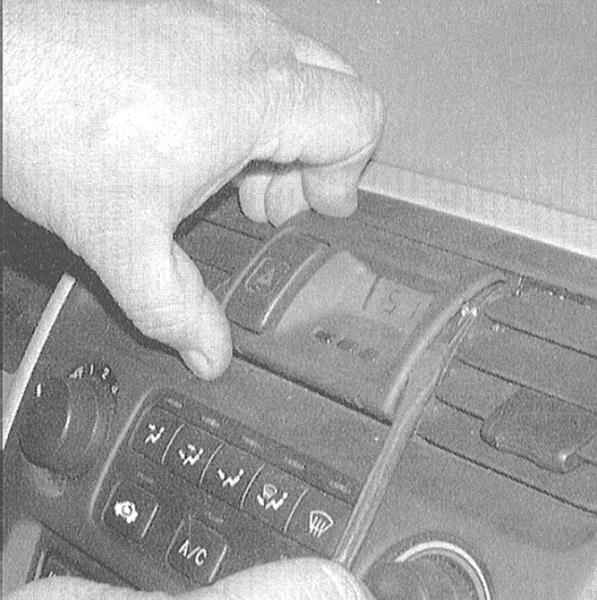

1. Поддев обмотанной скотчем отверткой, снимите облицовку
сборки панельных часов.
|

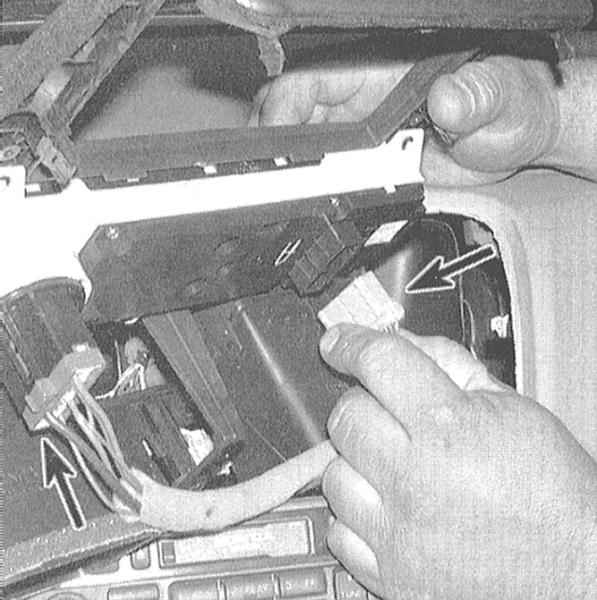

2. Высвободив облицовку, рассоедините разъемы электропроводки часов
и выключателя аварийной сигнализации.
|

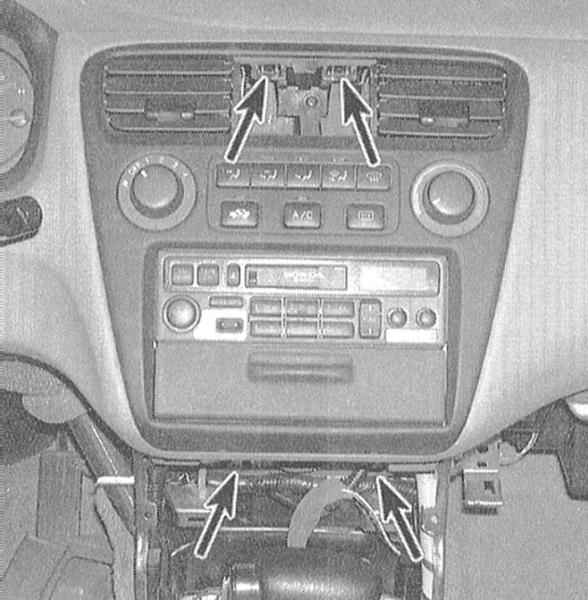

3. Выверните винты крепления центральной секции панели приборов.
Один из винтов расположен в верхней выемке под посадку облицовки
часов, два - снизу. Оставшаяся часть панели крепится посредством
пластмассовых фиксаторов.
|
|
4. Панель управления функционированием отопителя/кондиционера
воздуха крепится к панели приборов при помощи ввернутых сзади
винтов. Высвободите панель из своего посадочного гнезда, отсоедините
электропроводку и снимите сборку.
|
5. Установка производится в обратном порядке.
|
|
Правая нижняя секция панели приборов, вещевой ящик
|
|
|
1. Снятие нижней боковой крышки с пассажирской стороны панели
приборов производится аналогично снятию сборки коленного упора.
Поддев, снимите торцевую крышку панели приборов (с целью обеспечения
доступа откройте пассажирскую дверь) и выверните два крепежных
винта. Третий винт расположен в левом верхнем углу панели.
|
2. Поддевая нижний край панели, поочередно отпустите фиксаторы
его крепления. Снимите панель.
|
3. Выверните винты крепления нижнего края сборки вещевого
ящика.
|
|

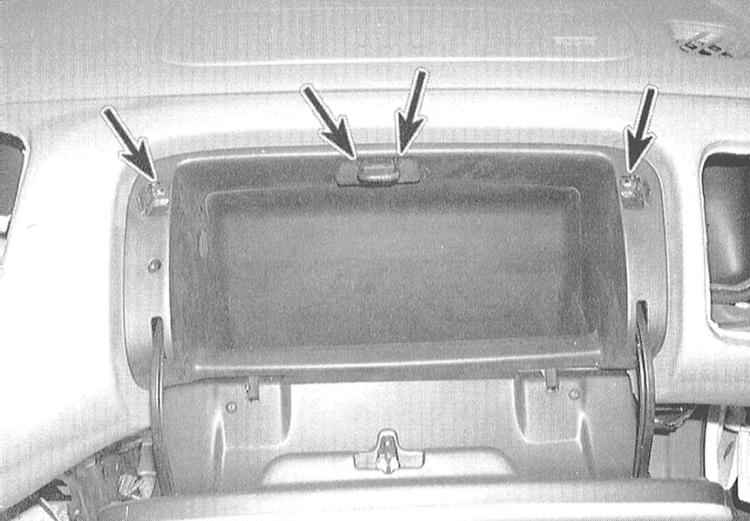

4. Откройте дверцу ящика, при помощи отвертки снимите пластмассовые
заглушки и выверните винты крепления верхнего края сборки.
|
5. Отожмите петли дверцы вещевого ящика по направлению друг к
другу с целью отпускания крепежных фиксаторов, затем потяните сборку
вниз и наружу, высвобождая ее из панели.
|
Высвободив сборку вещевого ящика из панели, рассоедините
разъем электропроводки ее подсветки.
|
6. Установка производится в обратном порядке.
|
|
|
