| 1. Описание процедур снятия защелки крышки багажного
отделения и отсоединения от нее приводного троса приведено в Разделе
Снятие и установка защелки и цилиндра замка
крышки багажного отделения.
|
2. Внутри багажного извлеките запасное колесо, затем снимите
левую боковую панель отделки с вещевым карманом с целью обеспечения
доступа к наконечнику троса привода отпускания замка крышки

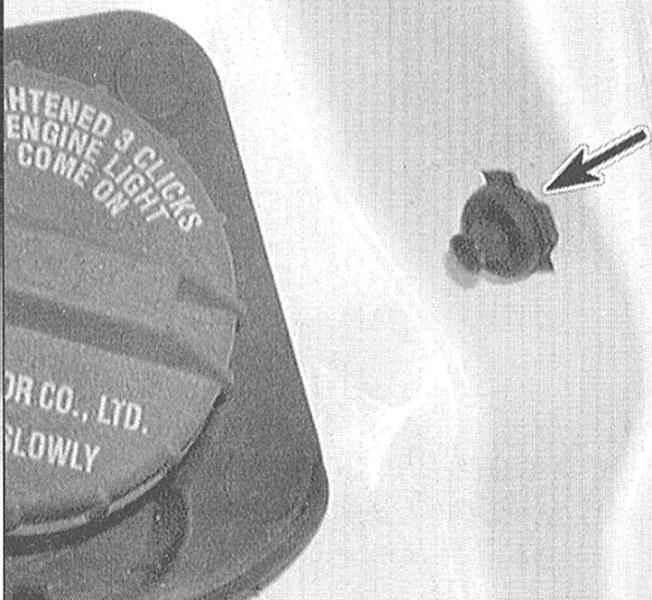

люка заливной горловины топливного бака. Поверните наконечник
троса на 1/4 оборота с целью и извлеките из сборки дверцы.
|
3. Снимите нижнюю часть заднего сиденья (см. Раздел
Снятие и установка сидений). На моделях
Купе снимите также спинку заднего сиденья.
4. Поддев, снимите накладки порогов дверей с водительской стороны
автомобиля (на моделях Купе дверь одна). На 4-цилиндровых моделях
снимите нижнюю панель отделки левой центральной стойки.
5. Отогните ковровое покрытие, обеспечив доступ к приводному тросу
отпускания замка. Отпустите все промежуточные фиксаторы проводки
троса.
6. Поддев, откройте верхнюю крышку замкового цилиндра в кожухе рычага
дистанционного отпускания замка рядом с водительским сиденьем. Вставьте
ключ в замок и резко поверните его против часовой стрелки, затем
извлеките ключ вместе с цилиндром из сборки.
7. С боковой стороны рычага дистанционного отпускания замка снимите
маленькую пластмассовую крышку и ослабьте расположенный под ней
болт (воспользуйтесь торцевым ключом, просунув его головку сквозь
отверстие под установку замкового цилиндра. Сдвиньте кожух рычага
назад для снятия ее с болта.
|

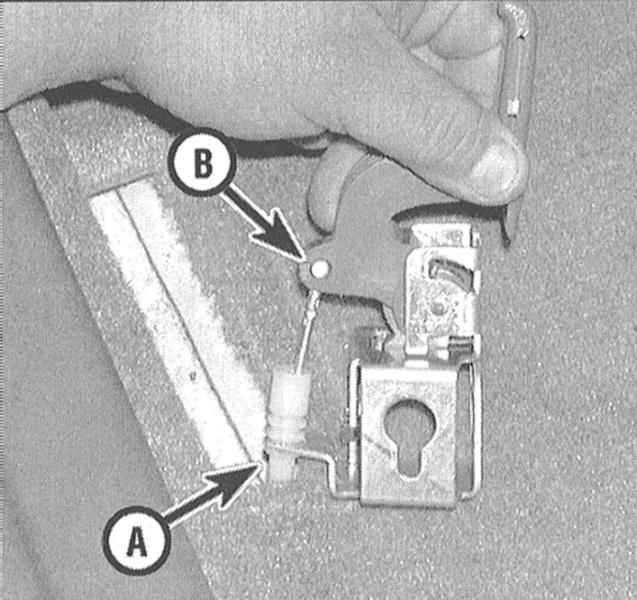

8. Переверните кожух и извлеките оболочку троса из фиксатора,
а наконечник сердечника - из рычага.
|
9. Подвяжите к концу троса отрезок струны.
10. Втяните сборку троса в багажное отделение настолько, чтобы показалась
подвязанная к его концу струна.
11. Подвяжите струну к наконечнику нового троса и протяните сборку
в штатное положение, подсоединив ее к рычагу. Дальнейшая сборка
производится в порядке, обратном порядку демонтажа соответствующих
компонентов.
|
