12.17. Снятие и установка защелки и наружной ручки / цилиндра замка двери

1. Поднимите оконное стекло, затем снимите панель внутренней обивки двери и влагозащитный экран (см. Раздел Снятие и установка панелей внутренней обивки дверей).

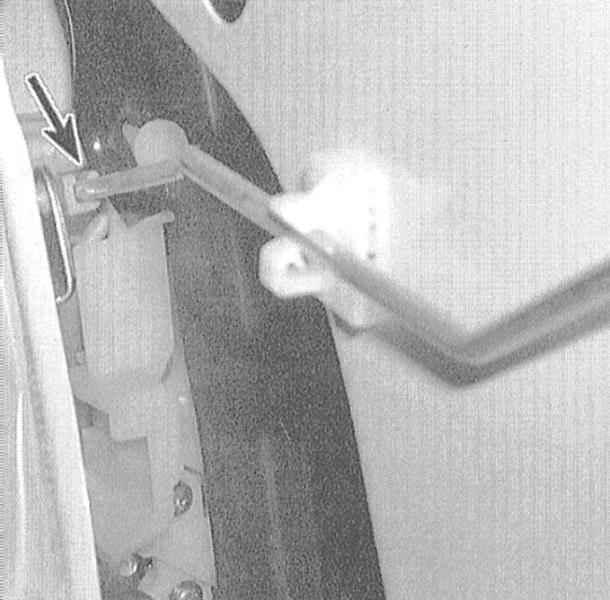

2. Через большое отверстие в дверной раме отсоедините шток, соединяющий наружную ручку с защелкой. То же проделайте со штоком внутренней ручки, а также со штоками наружного и внутреннего замков и (при соответствующей комплектации) электромагнитного исполнительного устройства.

3. Все штоки крепятся посредством пластмассовых фиксаторов. Отпустите входящую в зацепление со штоком часть фиксатора, затем потяните шток, высвобождая его из посадочного отверстия. На моделях, оборудованных единым замком, отсоедините от сборки защелки соответствующую электропроводку.

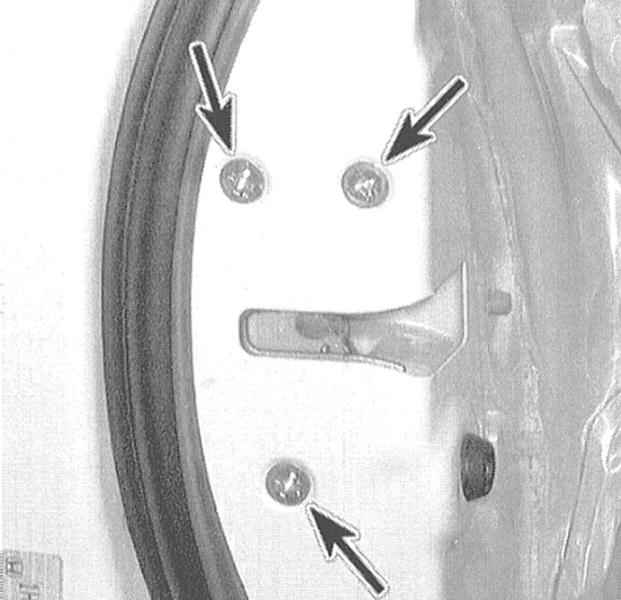

4. Выверните винты крепления защелки к двери. Извлеките сборку защелки через предусмотренное в дверной раме отверстие.

5. Установка производится в обратном порядке.

1. Закройте окно и снимите панель внутренней обивки двери и влагозащитный экран (см. Раздел Снятие и установка панелей внутренней обивки дверей).

Во избежание повреждения лакокрасочного покрытия дверной панели обклейте скотчем окно под посадку дверной ручки.

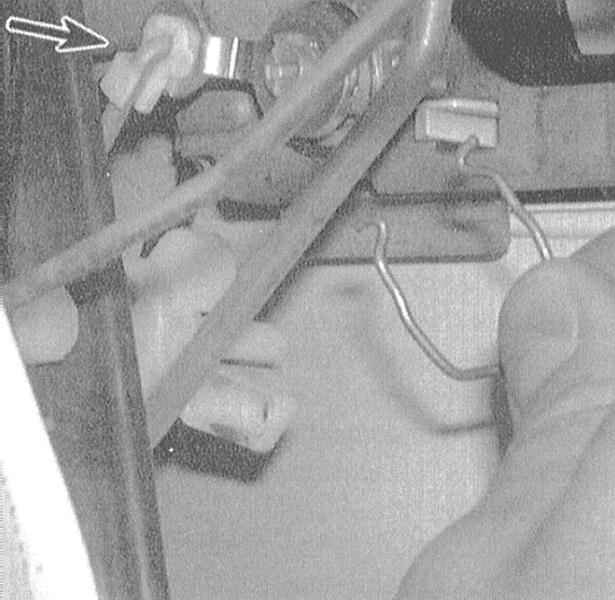

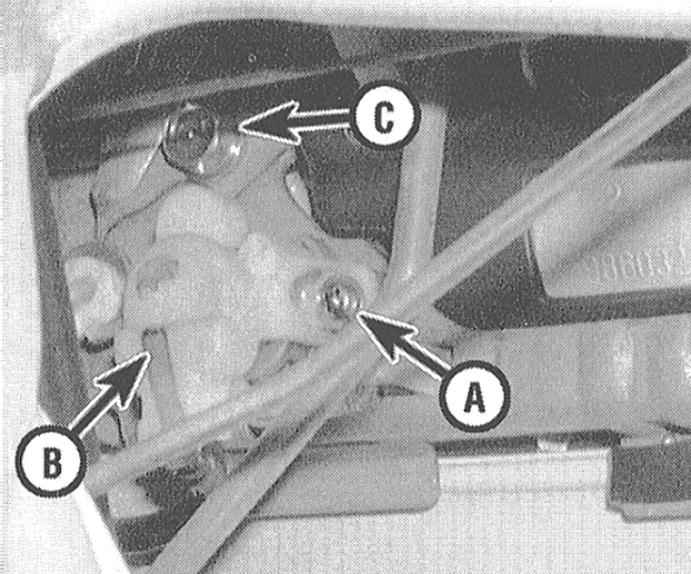

2. Чрез специальное отверстие в дверной раме отпустите пластмассовые фиксаторы крепления к защелке исполнительных штоков наружных ручки и замка двери. 3. Извлеките заглушки, затем выверните болты крепления наружной ручки.

4. Снимите ручку в сборе с цилиндром замка. В случае необходимости цилиндр может быть извлечен из сборки путем отпускания фиксатора. При соответствующей комплектации автомобиля разъем электропроводки снимается путем отдавания крепежного болта.

5. Установка производится в обратном порядке.
