Кузов автофургона ГАЗ-2705 цельнометаллический, трехместный, оборудован отопителем, омывателем и стеклоочистителем ветрового окна, противосолнечными козырьками, плафоном внутреннего освещения, поручнем, карманами в дверях для аптечки и документов, щитком приборов с необходимым количеством приборов и сигнализаторов, сиденьями, ремнями безопасности и другими устройствами и приспособлениями.

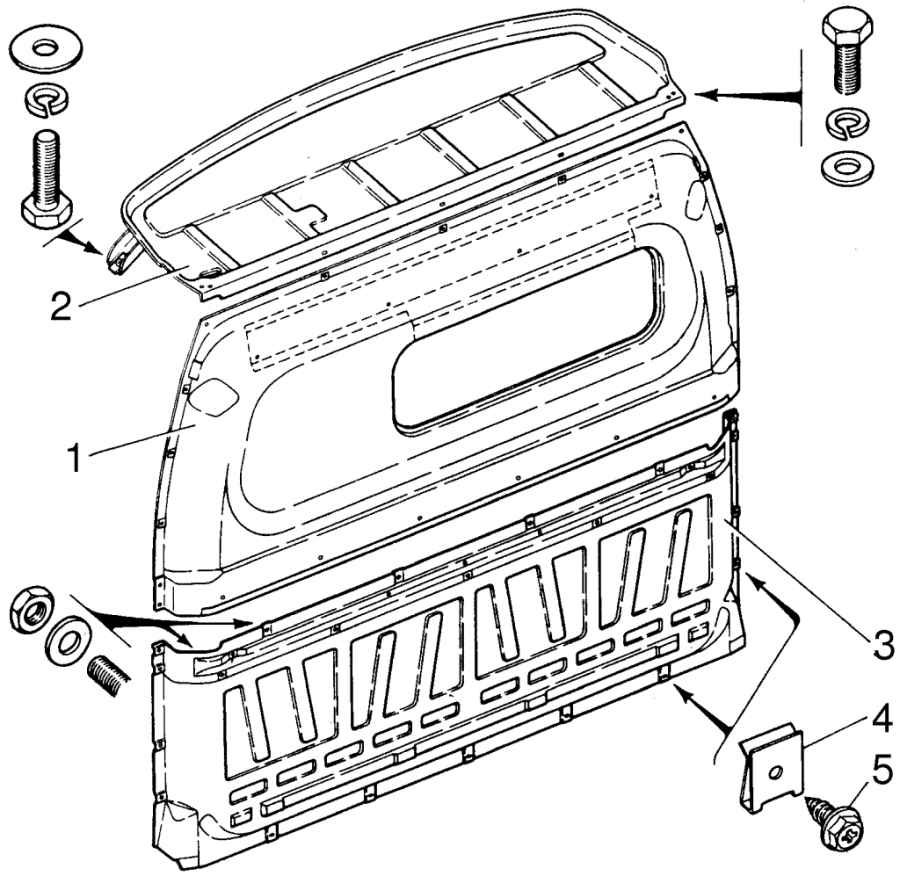

Pиc. 10.1. Перегородка кабины: 1 — верхняя панель перегородки; 2 — полка перегородки; 3 — нижняя панель перегородки; 4 — закладная гайка; 5 — самонарезной винт

Перегородка кабины (рис. 10.1) — металлическая, сплошная, имеет окно (устанавливается по заказу) со сдвижным стеклом. Перегородка крепится к стойкам кузова самонарезными винтами, полка перегородки крепится к рейкам крыши болтами.

Термошумоизоляция кабины состоит из формованных многослойных деталей изоляции щитка передка, ковриков пола и пенополиуретановых деталей, наклеенных на формованные обивки крыши и перегородки кабины.

Закрытые поверхности боковин и основания кузова обработаны вибропоглощающей мастикой БПМ-1 для снижения шума и защиты от коррозии. Антикоррозионная обработка заключается в фосфатировании и последующем грунтовании кузова. После грунтовки и нанесения мастики наружные и внутренние поверхности покрываются двумя слоями эмали МЛ-12 или МЛ-1110.

Герметичность кузова обеспечивается применением резиновых уплотнителей дверей, люков, стекол дверей, элементов электрооборудования, рычагов, приводов управления двигателем и агрегатами шасси. Стекло ветрового окна приклеено к проему клеем «Теростат-8590».

Кузов состоит из заранее подсобранных узлов: основания, правой и левой боковин, передка, крыши, задка. При сборке-сварке они образуют силовой каркас, основанный на коробчатых сечениях. Проемы передних дверей выполнены в цельноштампованных боковинах. Проемы боковой и задней дверей составные, образуются при сварке кузова в кондукторах.

Часть деталей оперения — съемные. Верхняя панель облицовки радиатора с замком капота и крылья крепятся к кузову болтами. Капот устанавливается на поворотных петлях, закрепленных на щитке передка болтами.

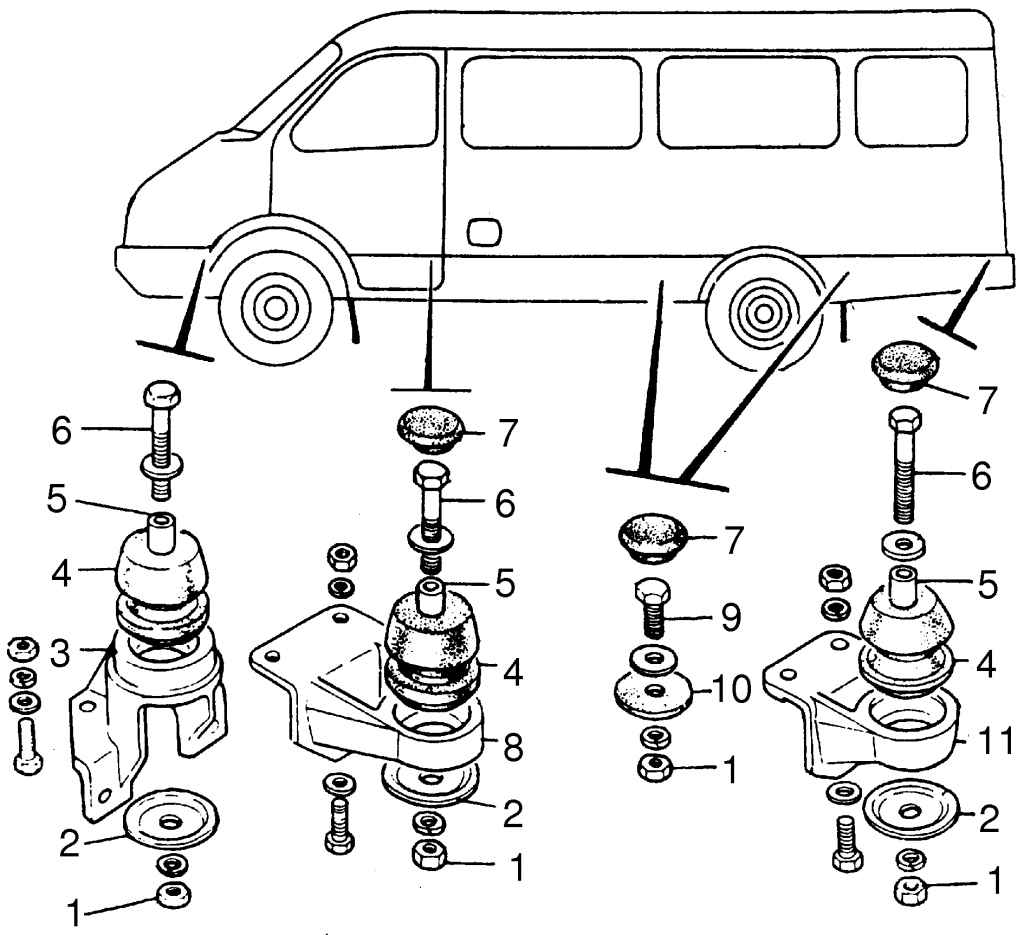

Рис. 10.2. Крепление кузова к раме: 1 — гайка; 2 — шайба; 3, 8 и 11 — кронштейн; 4 — подушка; 5 — распорная втулка; 6 и 9 — болты; 7 — заглушка; 10 — прокладка средней поперечины

Кузов крепится к раме (рис. 10.2) в десяти точках через резиновые подушки и прокладки (шесть точек эластичного крепления: две на передних лонжеронах рамы в подкапотном пространстве; две под кабиной кузова; две в задней части салона; и четыре точки полужесткого крепления: в салоне, в районе задних надколесных ниш). Элементы крепления кузова в салоне закрыты заглушками.

Передние двери кабины состоят из наружной и внутренней панели, навесного усилителя, выполняющего роль защитного бруса от бокового удара, и соединителя. На внутренней панели двери закреплены стеклоподъемник, замок, привод открывания замка, закрытые формованной обивкой. На двери смонтированы неподвижное и опускное стекла. Боковая дверь и задние двери состоят из наружной и внутренней панелей и усилителей. В дверях смонтированы замки и их приводы. Уплотнение дверных проемов осуществляется резиновыми уплотнителями закрытого сечения.

Формованная обивка перегородки кабины, состоящая из верхней и двух боковых обивок, и обивка крыши покрыты снаружи нетканым материалом типа «малифлис». Остальные обивки, панель приборов и настилы подножек из полипропилена. Крепление обивок производится с помощью пластмассовых пистонов или самонарезающихся винтов и фланцевых гаек.

В кабине установлены сиденья: одноместное для водителя и двухместное для пассажиров. Сиденье водителя имеет механизм регулировки по углу наклона подушки, углу наклона спинки и продольному перемещению. Сиденье пассажиров регулировок не имеет. Все сиденья оборудованы ремнями безопасности; крайние места — плечевыми трехточечными с инерционными катушками, внутреннее (центральное) — поясным двухточечным.

Ремни с инерционными катушками не нуждаются в регулировке, для поясных ремней необходима индивидуальная регулировка его длины — поясная лямка должна плотно прилегать к бедрам. Изменение длины лямки осуществляется регулятором.

При загрязнении лямок их необходимо очистить мыльным раствором. Гладить лямки утюгом запрещается.

Ремни подлежат обязательной замене новыми, если они подверглись критической нагрузке в дорожно-транспортном происшествии или имеют потертости, разрывы или другие повреждения.

Подкапотное пространство образовано силовыми деталями передка, кожухами фар, стойками радиатора и лонжеронами кабины. Они соединены между собой точечной сваркой и образуют жесткую пространственную силовую систему. Внутри подкапотного пространства на деталях кузова закреплены аккумулятор, детали и узлы электрооборудования, системы охлаждения двигателя, привода тормоза, сцепления и акселератора, стеклоочистителя и т. д. На стойках радиатора через эластичные элементы установлен радиатор системы охлаждения двигателя. Стойки радиатора, для придания жесткости силовой схеме оперения, при помощи болтов соединены съемной верхней панелью облицовки радиатора. Сверху подкапотное пространство закрывается капотом, состоящим из внутренней и наружной панелей. Угол открывания капота до 74°.

Кузов автофургона ГАЗ-2705 «Комби» в отличие от кузова ГАЗ-2705 оборудован:

- задним рядом пассажирских сидений;

- дополнительным отопителем кабины, расположенным за сиденьем пассажиров переднего ряда;

- вентиляционно-световым люком крыши над задним рядом сидений;

- плоской перегородкой между кабиной и грузовым салоном (за задним рядом сидений);

- оригинальными обивками крыши, боковин, дверей;

- оригинальными ковриками и настилом пола;

- дополнительным окном в левой боковине и окном в боковой двери с неподвижными стеклами.

Сиденья и ремни безопасности переднего ряда аналогичны указанным для автофургона ГАЗ-2705. Задний ряд сидений состоит из двух двухместных сидений. Крайние сиденья оборудованы плечевыми трехточечными ремнями безопасности с инерционными катушками, внутренние сиденья — поясными двухточечными.

Посадка пассажиров на задний ряд сидений осуществляется через боковую (сдвижную) дверь.

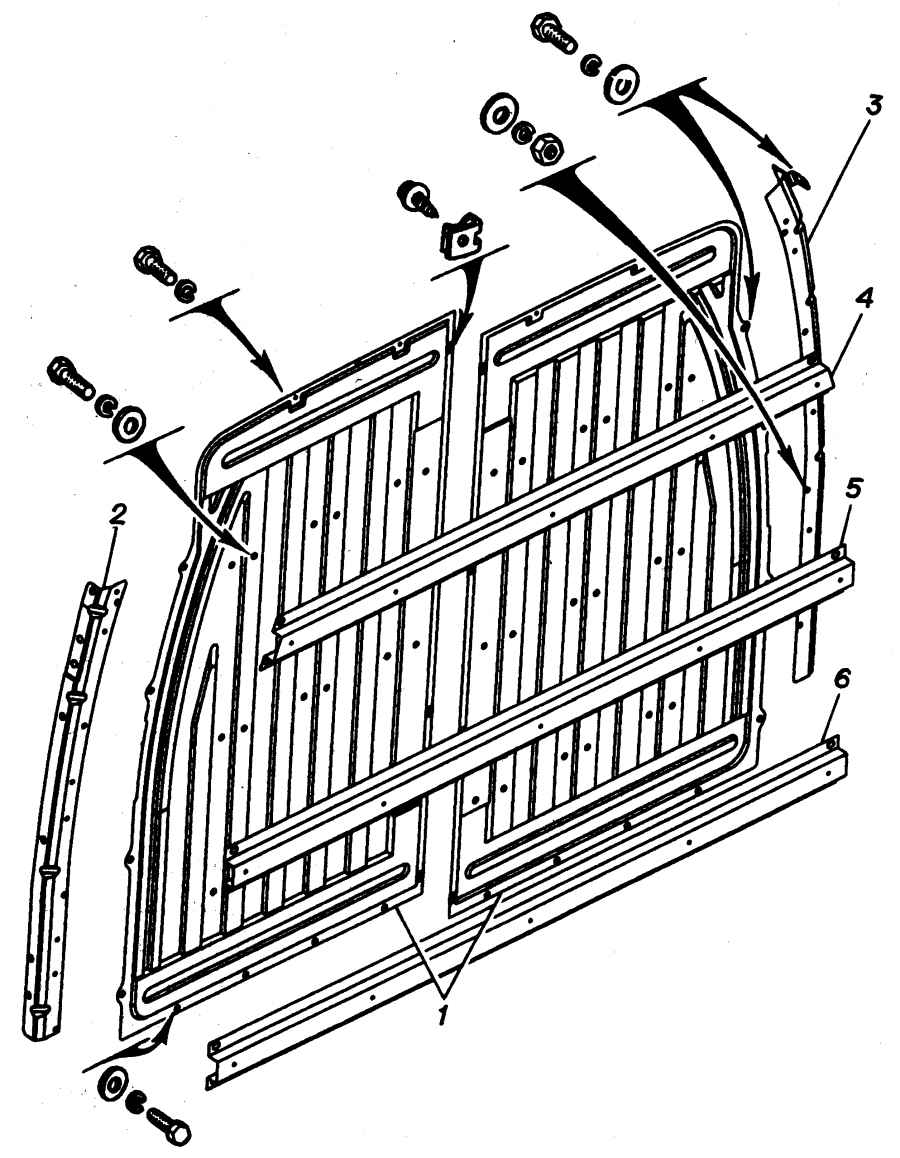

Рис. 10.3. Перегородка кабины: 1 — панели перегородки; 2 и 3 — стойки перегородки; 4, 5 и 6 — усилители перегородки

Перегородка кабины (рис. 10.3) — металлическая, сплошная, состоит из панелей, стоек перегородки 2 и 3, усилителей 4, 5 и 6.

Оригинальные формованные обивки крыши кабины по конструкции аналогичны указанным для автомобиля ГАЗ-2705. Обивки боковин, боковой двери и перегородки плоские — из ДВП, обтянутой винилискожей.

Настил пола задней части кабины выполнен из ламинированной фанеры, закреплен на каркасе из металлических балок и покрыт ковром из линолеума (автолина).

Полипропиленовый настил подножки снабжен отключаемым светильником подсветки.

Кузов автобусов конструктивно аналогичен кузову автофургона с трехместной кабиной и имеет отличие в конструкции настила пола салона (в зависимости от количества посадочных мест и планировки), а также конструкцией перегородки (низкая).

На автобусах общего назначения на 12(13) мест перегородка не устанавливается.

Автобусы комплектуются двумя типами ремней: трехточечными с инерционными катушками — у водителя, пассажиров одиночных и крайних мест сидений и двухточечными поясными — у пассажиров средних мест сидений и сидений, обращенных назад (купейного расположения). Регулировка ремней выполняется согласно указанной для автомобиля ГАЗ-2705. На автобусах на 6 (7)—8 (9) мест могут устанавливаться поясные ремни с автоматической катушкой сматывания лямки, не требующие ручной регулировки ее длины.

Для обеспечения нормального микроклимата в систему отопления введен дополнительный отопитель, устанавливаемый на полу за пассажирским сиденьем кабины или в передней части пассажирского салона. На крыше устанавливается вентиляционно-световой люк.

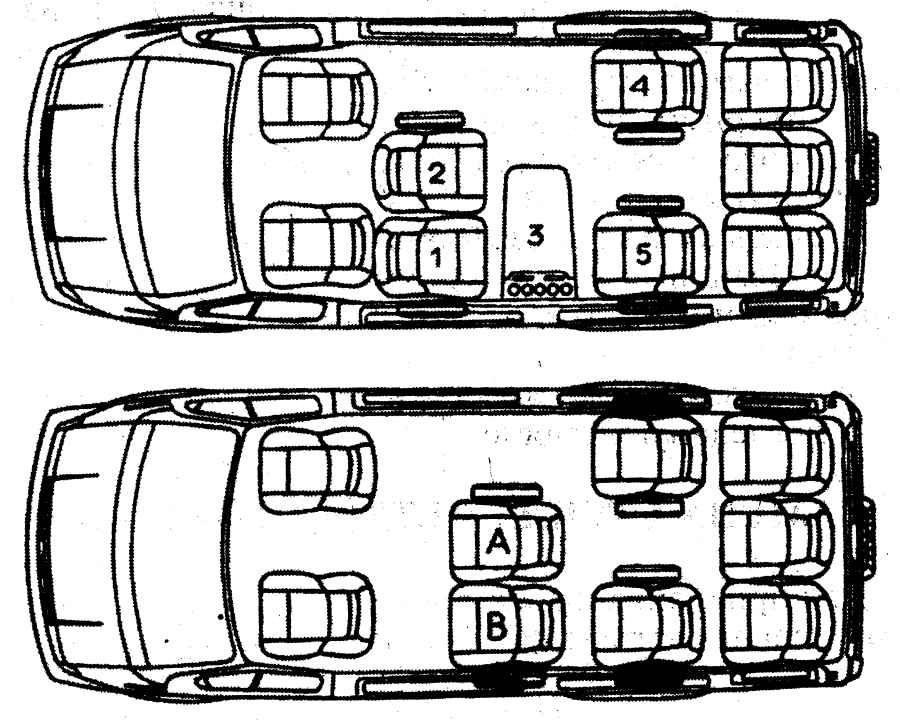

Рис. 10.4. Схема перестановки сидений: 1 и 2 — сиденья купейного расположения; 3 — столик; 4 и 5 — сиденья, установленные над арками колес; А — положение сиденья 1 (В — положение сиденья 2) после их перестановки

На части автобусов (кроме автобусов на 12/13 мест) в пассажирском салоне устанавливается столик 3 (рис. 10.4). Столик и элементы его крепления могут быть приложены к автобусу для установки потребителем.

В салоне автобусов на 8 (9) мест предусмотрена возможность перестановки сидений 1 и 2 купейного расположения и их ремней безопасности в положения А и В.

Для перестановки:

- снять столик 3, отвернув болты его крепления к борту салона и винты крепления стойки столика к полу, отверстие пола закрыть прилагаемой заглушкой и закрепить ее винтами крепления стойки;

- отвернуть болты крепления подставок сидений 1 и 2 к полу кузова (для доступа к указанным болтам необходимо снять декоративные пластмассовые заглушки опор стоек подставок, предварительно сдвинув их в горизонтальном направлении), отвернуть болты крепления подставки сиденья 1 к кронштейну борта салона;

- снять поясные ремни безопасности сидений;

- отвернуть болты крепления сидений к подставкам и отсоединить сиденья от подставок;

- сиденье 2 закрепить на подставку сиденья 1, а сиденье 1 закрепить на подставку сиденья 2,

- снять заглушки новых точек крепления подставок сидений на полу и борту салона;

- снять кронштейн крепления подставки сиденья на борту салона и установить его на новые точки крепления;

- снять декоративную накладку, закрывающую стойку ремня безопасности, и установить катушку, верхнюю направляющую и нижнее ушко трехточечного ремня безопасности (прикладывается в комплекте) в соответствующие места борта салона — по аналогии с установкой элементов ремня безопасности сиденья 5. При установке катушки ремня безопасности необходимо убедиться, что шип стойки вошел в фиксационное отверстие катушки, а при установке верхней направляющей ремня, убедиться что лента ремня легко разматывается с катушки;

- установить сиденье 2 с подставкой в положение В, закрепить подставку болтами к кронштейну борта и полусалона; установить и закрепить замок ремня безопасности (красной кнопкой наружу) с правой стороны задней части подставки сиденья;

- установить элементы поясного ремня на подставку сиденья 1, чтобы замок ремня располагался с правой стороны в задней части сиденья, и установить сиденье 1 в положение A, закрепив болтами его подставку к полу салона;

- установить заглушки и декоративные накладки на соответствующие места.

Момент затяжки болтов крепления элементов ремней безопасности, болтов крепления подставок сидений и кронштейна борта салона должен быть в пределах 25—30 Н·м (2,5—3,0 кгс·м).

Кроме указанной перестановки сидений 1 и 2 в салоне автобуса предусмотрена возможность замены местами заднего ряда сидений с сиденьями 4 и 5 (в этом случае доступ пассажиров к задним сиденьям осуществляется через задние двери автобуса).
