11.4.12. Наружные зеркала заднего вида

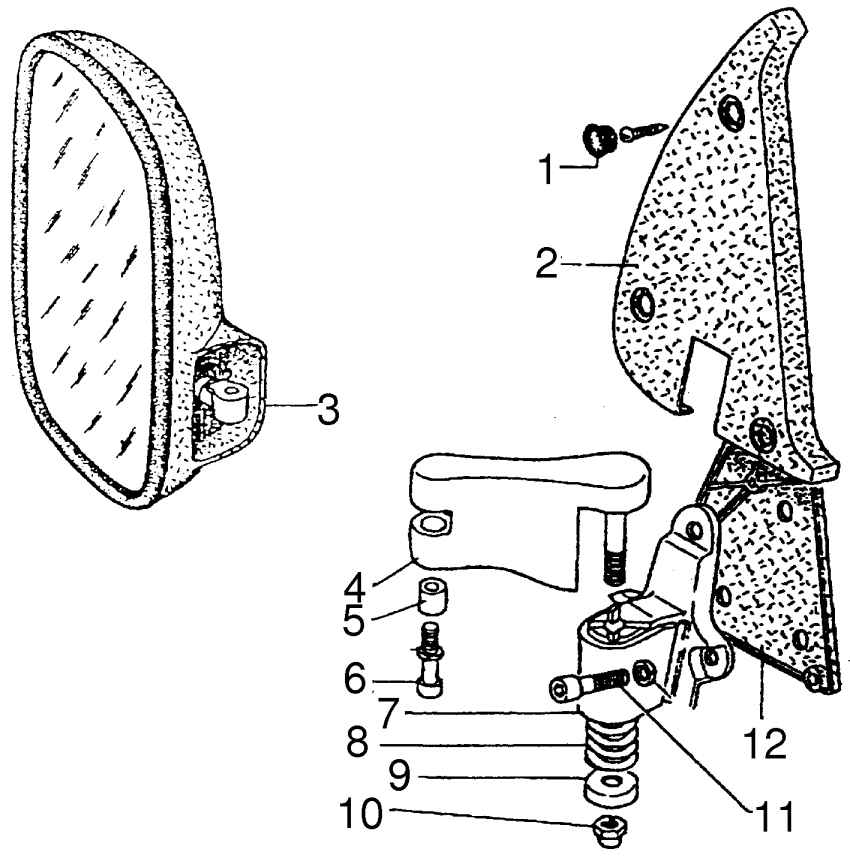

Рис. 10.21. Зеркало заднего вида: 1 — заглушка; 2 — кожух; 3 — зеркало заднего вида; 4 — стойка; 5 — втулка; 6 — винт крепления зеркала; 7 — опора стойки; 8 — пружина; 9 — шайба; 10 — гайка; 11 — винт крепления опоры; 12 — прокладка

Для обзора сзади и сбоку автомобиля служат неуправляемые изнутри кабины зеркала заднего вида (рис. 10.21), расположенные слева и справа автомобиля. Оба зеркала 3 имеют сферические оптические элементы. Для правильной установки левого наружного зеркала необходимо стойку зеркала повернуть вперед; затем, ослабив винт крепления зеркала к стойке 6, повернуть зеркало в горизонтальной плоскости на необходимый угол, после этого зеркало закрепить. Для поворота в вертикальной плоскости зеркало повернуть рукой на необходимую величину. Для правильной установки правого наружного зеркала необходимо повернуть стойку зеркала по отношению к опоре назад. Остальные операции выполняют аналогично.

Для обеспечения травмобезопасности в аварийной ситуации предусмотрено специальное подпружиненное устройство 4, 7, 8, 9, 10, за счет которого происходит поворот («складывание») зеркала.

Наружное зеркало заднего вида — неремонтопригодный узел, и в случае его повреждения требуется замена всего узла, для чего достаточно отвернуть винт с внутренним шестигранником 6, вынуть втулку 5 и зеркало 3. Установку зеркала заднего вида производить в обратном порядке.
