11.3.1. Замена стекла ветрового окна

Для приклеивания стекла ветрового окна к проему используйте:

- клей-герметик «Terostat-8590» UHV — ультравязкий однокомпонентный герметик черного цвета на основе полиуретана, отличающийся высокой скоростью полимеризации под воздействием влаги воздуха с образованием резиноподобного материала. Перед нанесением клей можно подогреть до температуры не выше 35° С;

- праймер (грунт) «Terostat-8511» для стекла;

- праймер (грунт) «Terostat-8521» для окрашенного проема окна;

- растворитель «Нефрас СЧ-155/200» для обезжиривания склеиваемых поверхностей.

Праймеры — это жидкости черного цвета на основе полиуретана, содержащие сольвент.

Для замены стекла:

- снять с кузова рычаги стеклоочистителя, полипропиленовые облицовки передка — боковые и нижнюю (вокруг стекла), облицовки наклонных стоек и надставку панели приборов (в кабине);

- пробить в доступном месте отверстие в клеевом слое между заменяемым стеклом и проемом; протянуть в отверстие проволоку (диаметром 2±0,2 мм, длиной 0,7—0,8 м), срезать клей по периметру стекла и вынуть стекло. Резать клей необходимо вдвоем. Внутри кабины проволоку необходимо удерживать в неподвижном положении, снаружи тянуть вдоль периметра стекла;

- выровнять ножом клей, оставшийся на проеме окна, оставив на нем слой толщиной не менее 1 мм. Клей, оставшийся на проеме, служит идеальней основой для адгезии с жидким полиуретановым клеем;

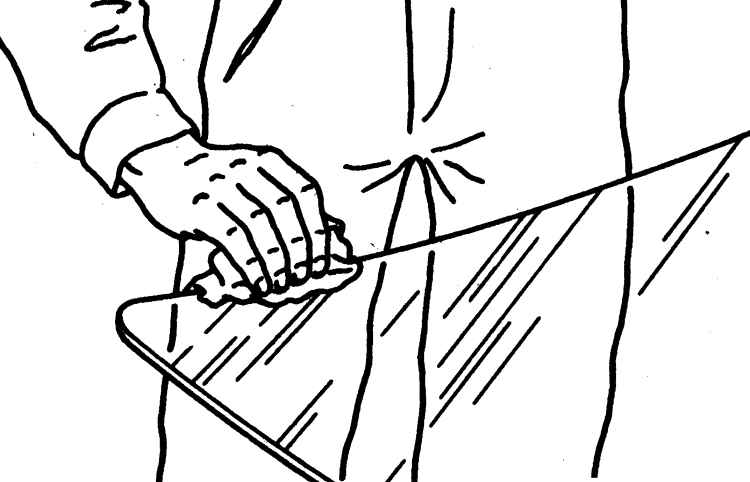

Рис. 10.5. Обезжиривание приклеиваемой поверхности

- обезжирить проем окна и стекло (рис. 10.5) салфеткой, смоченной бензином-калоша и дать выдержку 5— 10 мин для полного испарения бензина;

- потрясти сосуд с праймером «Terostat-8521» в течение 2—3 мин для полного перемешивания состава и нанести аппликатором или мягкой кистью полосу праймера шириной 23—25 мм на проем окна (на те участки, на которых не осталось застывшего клея). Дать выдержку не менее 5 мин для полного высыхания праймера;

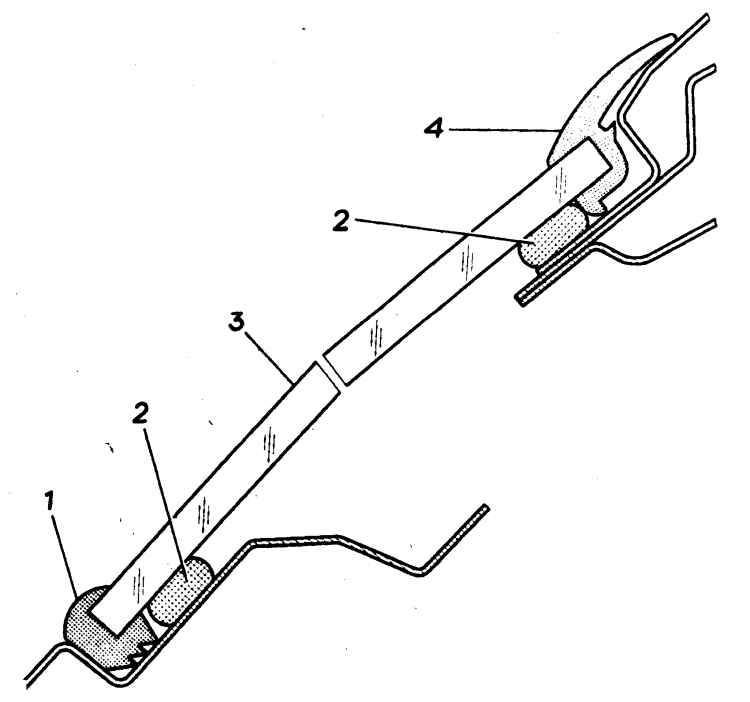

Рис. 10.6. Установка стекла ветрового окна: 1 — упор; 2 — клеевой слой; 3 — стекло; 4 — уплотнитель

- установить на верхнюю кромку стекла уплотнитель 4 (рис. 10.6) на нижнюю два упора I (на расстоянии 400—500 мм друг от друга);

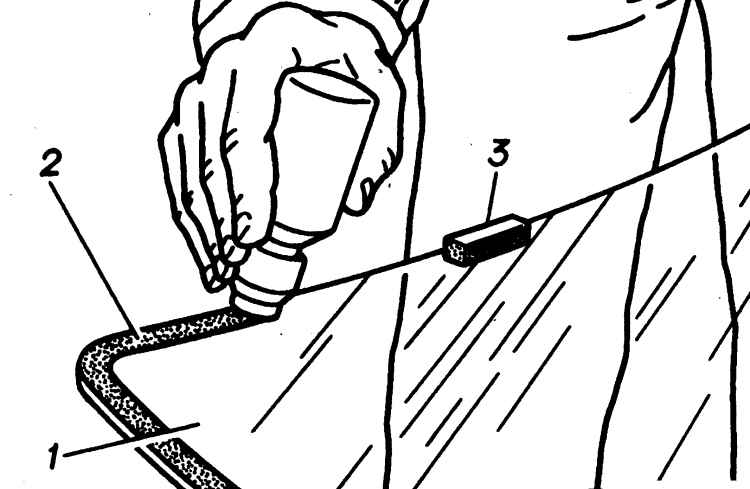

Рис. 10.7. Нанесение праймера на приклеиваемую поверхность стекла: 1 — стекло; 2 — праймер; 3 — упор

- потрясти сосуд с праймером «Terostat-8511» в течение 2—3 мин и нанести аппликатором (рис. 10.7) или мягкой кистью полосу праймера шириной 23—25 мм на поверхность стекла. Дать выдержку не менее 5 мин для полного высыхания праймера;

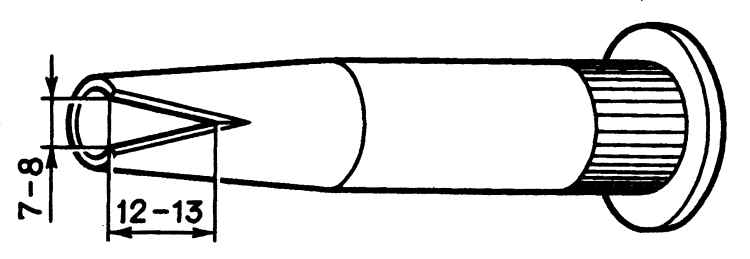

Рис. 10.8. Насадка для нанесения клея

- отвернуть от картуша с клеем «Terostat-8590» насадку и сделать в ней вырез (рис. 10.8);

- отделить ножом дно у картуша с клеем, высыпать влагопоглощающий порошок;

- проткнуть отверстие для выхода клея из картуша, навернуть насадку;

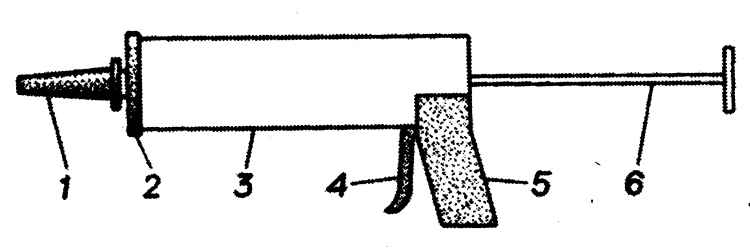

Рис. 10.9. Приспособление для выдавливания клея из картуша: 1 — насадка; 2 — крышка; 3 — корпус; 4 — рычаг; 5 — рукоятка; 6 — шток

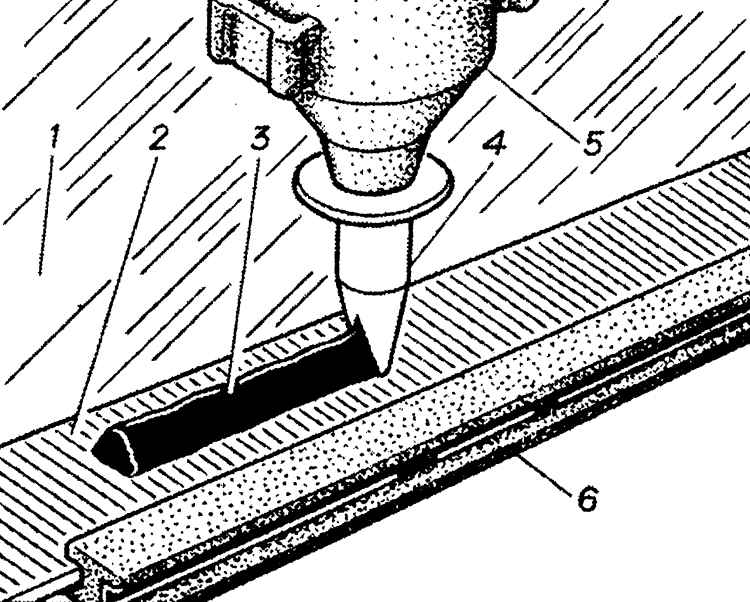

Рис. 10.10. Нанесение клея: 1 — стекло; 2 — праймер; 3 — клей; 4 — насадка; 5 — приспособление для выдавливания клея; 6 — уплотнитель

- установить картуш с клеем в приспособление (рис. 10.9) и нанести на поверхность стекла клей в виде жгута высотой не менее 10 мм (рис. 10.10), отступив от края стекла, уплотнителя и упоров на 5—7 мм.

- не позднее, чем через 15 мин после нанесения клея установить стекло в проем окна (вдвоем) таким образом, чтобы верхний край стекла с надетым уплотнителем упирался в верхнюю кромку фланца проема окна;

- зафиксировать стекло на 2 ч резиновыми жгутами, продев их вокруг стоек внутрь кабины (при открытых дверях);

- через 5—6 ч проверить герметичность установки стекла,

- поливая снаружи воду из шланга по периметру стекла при необходимости промазать места течи мастикой 51-Г-7K:

- установить снятые детали на кузов.
