11.4.5. Регулировка и установка боковой двери

Регулировки установки боковой двери предназначены для надежной работы ее механизмов, обеспечивающих перемещение, закрывание — открывание и надежное запирание двери.

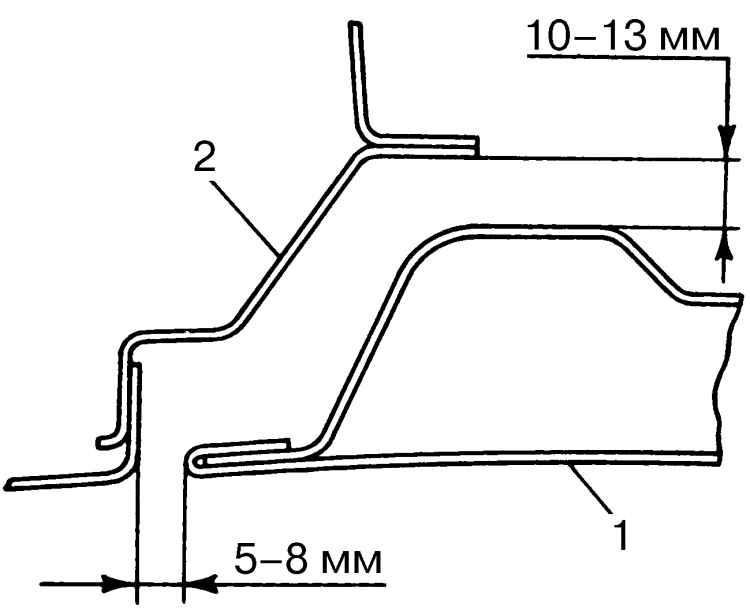

Рис. 10.14. Установка двери: 1 — дверь; 2 — боковина

Правильная установка двери определяется зазорами двери (в закрытом положении) относительно боковины (см. рис. 10.14):

- по проему двери 5—8 мм;

- по внутреннему фальцевому зазору между боковиной и дверью 10—13 мм.

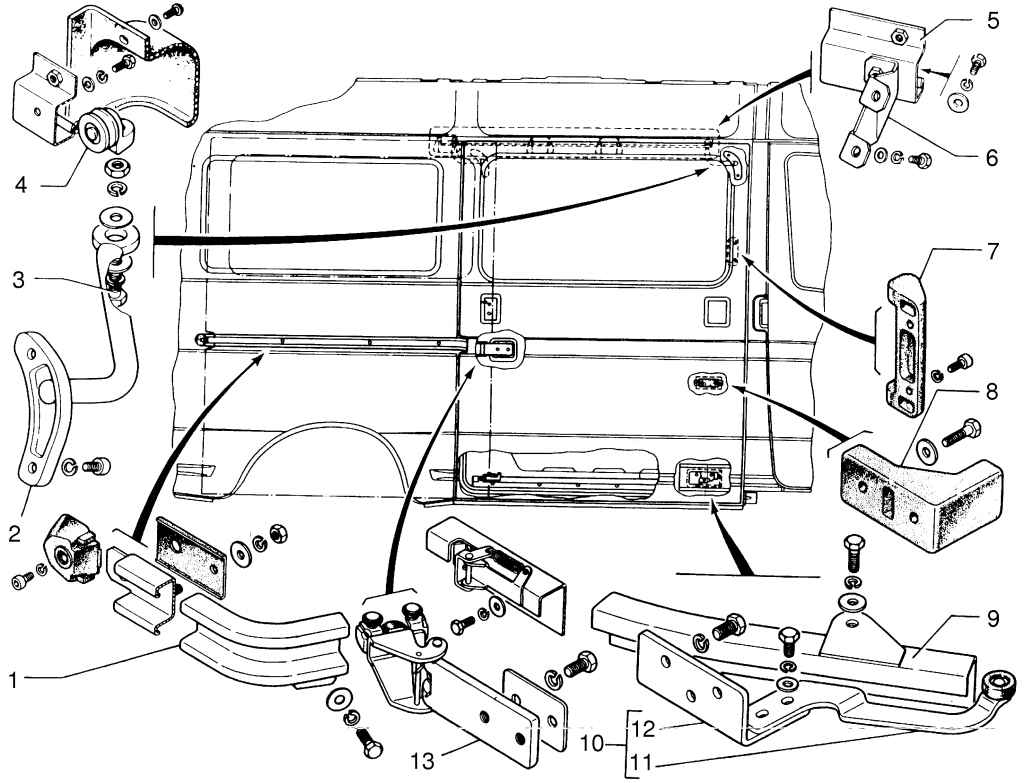

Рис. 10.15. Механизмы перемещения боковой двери: 1 — средняя направляющая; 2 — верхний механизм; 3 — ось верхней каретки; 4 — ролик с кареткой верхнего механизма; 5 — верхняя направляющая; 6 — опора верхней направляющей; 7 — внутренняя ручка; 8 — буфер; 9 — нижняя направляющая; 10 — нижний механизм; 11 — рычаг нижнего механизма; 12 — опора нижнего механизма; 13 — средний механизм

Перемещение двери по верхней 5 (рис. 10.15), средней 1 и нижней 9 направляющим обеспечивается верхним 2, средним 13 и нижним 10 механизмами.

Регулировка двери в вертикальном направлении осуществляется перемещением ролика с кареткой 4 верхнего механизма 2 по резьбе оси 3, а также среднего 13 и нижнего 10 механизмов вверх или вниз.

Регулировка двери по ходу движения осуществляется за счет смещения оси 3 каретки верхнего механизма 2 в головке рычага, а также среднего 13 и нижнего 10 механизмов вперед или назад.

Регулировка двери по глубине (западание — выступание) осуществляется смещением оси 3 каретки верхнего механизма (при необходимости допускается подкладывать шайбу диаметром 24—30 мм с отверстием диаметром 6,5—8 мм и толщиной 1—2 мм между опорой верхней направляющей и самой направляющей 5), а также перемещением нижнего рычага 11 с роликом относительно опоры 12 и самой опоры 12 относительно двери.

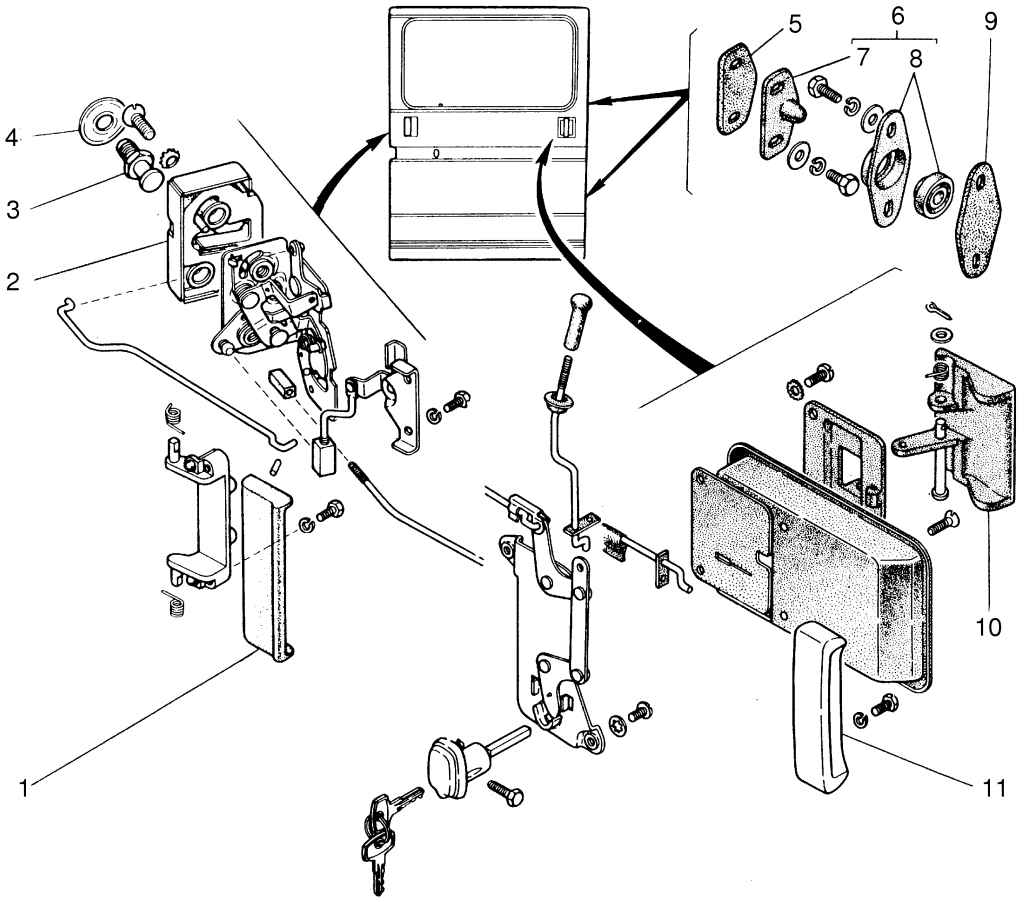

Рис. 10.16. Механизмы фиксации и запирания двери: 1 — задняя наружная ручка привода замка; 2 — запорный механизм замка; 3 — шип замка; 4 — шайба шипа; 5 — пластина; 6 и 10 — регулировочные прокладки; 7 — фиксатор двери (2 шт.); 8 — шип фиксатора; 9 — корпус фиксатора; 11 — внутренняя ручка привода замка; 12 — передняя наружная ручка

Фиксация и запирание двери в проеме боковины обеспечивается (см. рис. 10.16):

- по переднему торцу двери двумя фиксаторами 7;

- по заднему торцу двери шипом 3 и запорным механизмом 2.

Регулировка по переднему торцу двери осуществляется перемещением корпуса 9 фиксатора в вертикальном направлении шипа 8 фиксатора по глубине и установкой регулировочных прокладок 6 под шип 8 и прокладок 10 под корпус 9 фиксатора.

Для определения количества прокладок:

- корпус 9 фиксатора плотно соединить с шипом 8 фиксатора (при открытой двери);

- закрыть дверь;

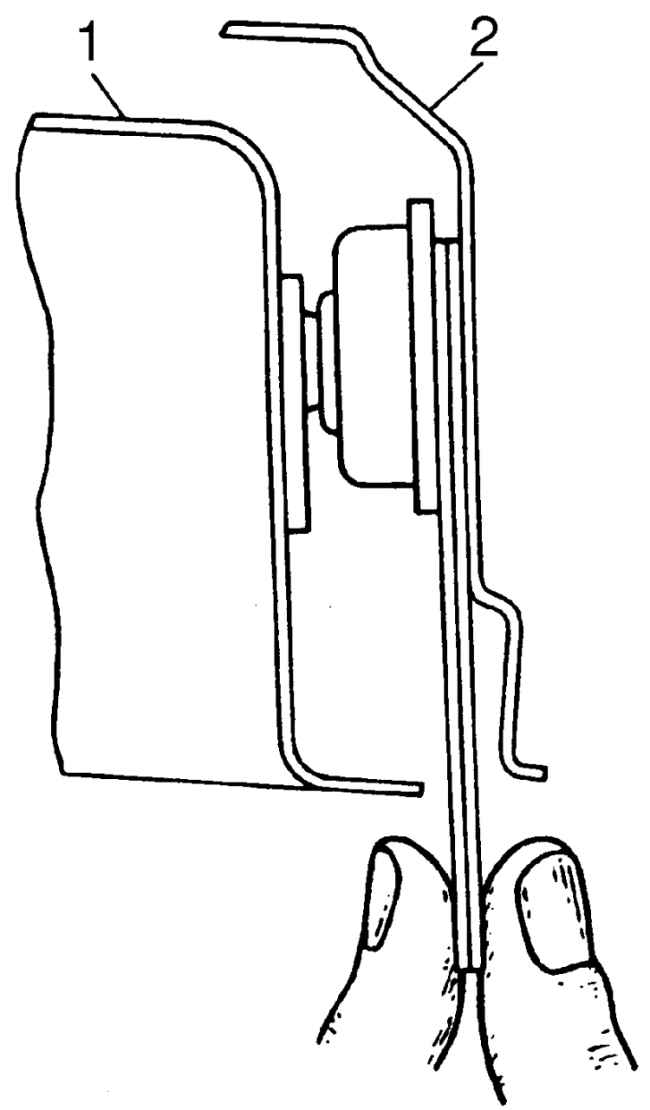

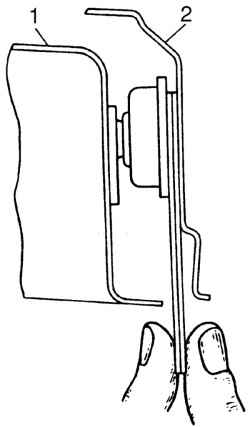

Рис. 10.17. Определение величины зазора между фиксатором и боковиной: 1 — дверь; 2 — боковина

- прокладками 10 определить величину зазора между корпусом фиксатора и боковиной, используя для доступа зазор между дверью 1 (рис. 10.17) и боковиной 2;

- открыть дверь;

- установить равномерно (разница не более 1 шт.) прокладки 6 и 10 (см. рис. 10.16) под шип и корпус фиксатора.

Регулировку зацепления шипа 3 с запорным механизмом 2 по заднему торцу осуществляйте перемещением шипа 3 на боковине (допускается дополнительно подкладывать под шип шайбу 4, но не более 2 шт.).

После проведения всех необходимых регулировок возможность снятия двери без использования выреза в верхней направляющей не допускается.

В закрытом положении дверь должна быть плотно зафиксирована в переднем проеме на двух фиксаторах 7 и заперта запорным механизмом 2 на шипе 3 в заднем проеме боковины.

Подвижные части механизмов (подшипник верхнего ролика 4 (см. рис. 10.15), резьбу оси 3 верхней каретки, оси направляющих роликов среднего механизма 13) должны быть смазаны смазкой Литол-24, ЛИТА или ЦИАТИМ-201.

Категорически запрещается эксплуатация автомобиля:

- с открытыми или запертыми только на предохранительный зуб кулачка замка дверьми;

- при выходе из зацепления ролика рычага 11 (см. рис. 10.15) нижнего механизма с фланцем нижней направляющей 9;

- при неплотной посадке шипа 8 (см. рис. 10.16) в кopпyc 9 фиксатора.
