11.4.3. Навеска задних дверей

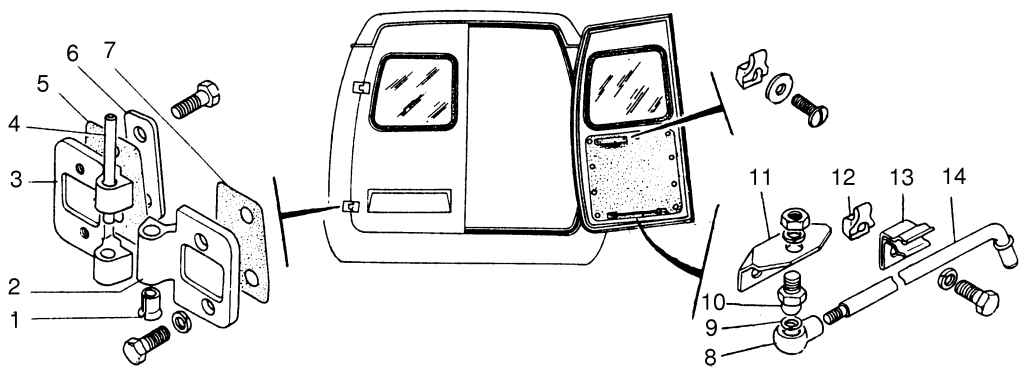

Рис. 10.13. Навеска задних дверей: 1 — втулка; 2 — подвижное звено; 3 — неподвижное звено; 4 — ось; 5 и 7 — прокладки; 6 — подкладка; 8 — шаровая опора; 9 — стопорное кольцо; 10 — палец; 11 — кронштейн ограничителя; 12 — фланцевая гайка; 13 — зажим; 14 — рычаг ограничителя

Петли задних дверей состоят из подвижных 2 (рис. 10.13), неподвижных 3 звеньев и втулок 1, изготовленных из металлофторопластовой ленты, а также оси 4.

Петли дверей — разборные.

При появлении значительного люфта заменить их втулки и оси.

Ограничитель открывания задней двери состоит из кронштейна 11, сферического шарнира, рычага 14 и зажима 13. При закрытой двери рычаг фиксируется в зажиме. Для ограничения открывания двери рычаг необходимо вынуть из зажима, повернуть и установить в отверстие бампера.

При поломке деталей ограничителя их необходимо заменить на новые.
