11.4.11. Навеска двери кабины

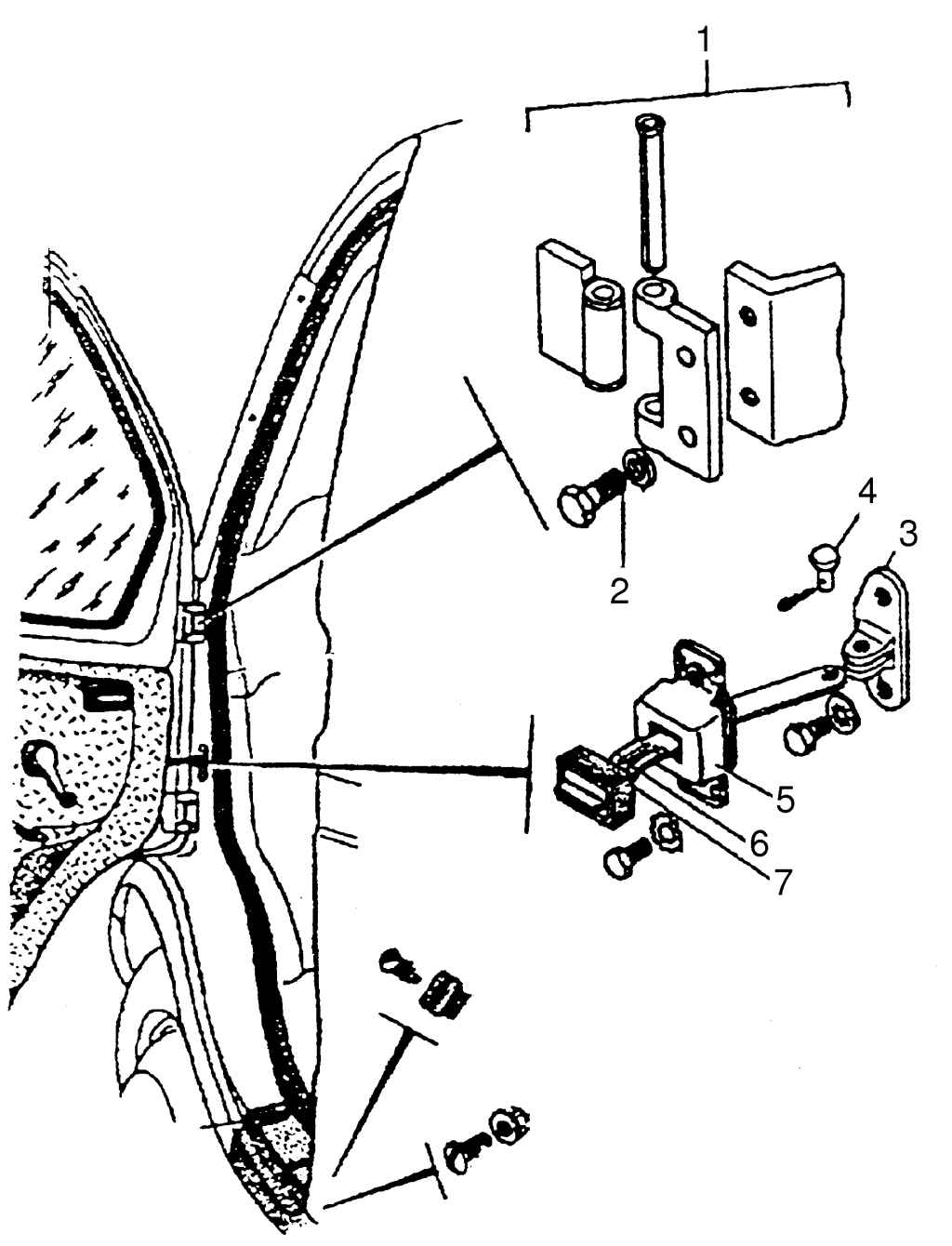

Рис. 10.20. Навеска двери кабины: 1 — петля двери; 2 — болт крепления петли; 3 — кронштейн ограничителя; 4 — палец; 5 — стопор ограничителя; 6 — рычаг ограничителя; 7 — буфер

Для открывания двери кабины и удержания ее в вертикальном положении служат петли, а для ограничения угла открывания и фиксации (удержания) двери в открытом положении — ограничитель двери роликового типа (рис. 10.20).

Петли двери снабжены металлофторопластовыми втулками и не требуют ухода в эксплуатации. Для замены двери кабины в случае ее повреждения на петлях имеется болтовое соединение, отвернув которое и отсоединив рычаг ограничителя (необходимо вынуть палец), можно снять дверь с кабины.

Установка новой или отремонтированной двери производится в обратном порядке: закрепляется на кабине, а затем присоединяется рычаг ограничителя.

В случае поломки (обрыва) рычага ограничителя следует заменить его. Эксплуатация автомобиля со сломанным рычагом не допускается из-за возможного повреждения двери.

Замену рычага ограничителя следует проводить в следующем порядке:

- снять ручку стеклоподъемника;

- снять розетку ручки внутреннего привода;

- снять поручень на двери;

- снять обивкy и противошумную прокладку;

- снять шплинт и палец крепления рычага ограничителя кронштейна;

- вынуть сломанный рычаг;

- установить новый рычаг с буфером;

- остальную сборку производить в обратном порядке.
