11.4.7. Стеклоподъемник двери

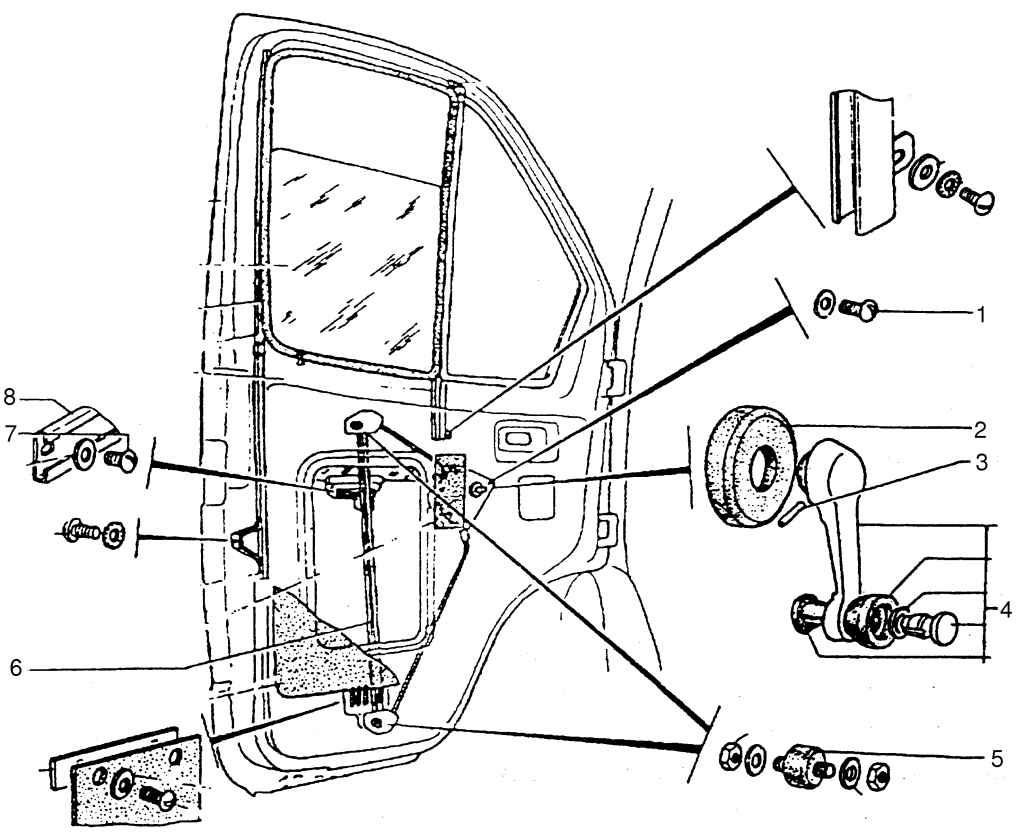

Рис. 10.18. Стеклоподъемник двери: 1 — винт; 2 — розетка ручки; 3 — штифт; 4 — ручка стеклоподъемника; 5 — буфер; 6 — механизм подъема; 7 — винт; 8 — кулиса

Для перемещения опускного стекла и удержания его в любом положении служит стеклоподъемник (рис. 10.18) — тросового типа, самотормозящий, с центральной направляющей.

Стеклоподъемник состоит из следующих основных деталей: корпуса редуктора, крышки корпуса валика тормозного механизма, пружины тормозного механизма, шестерни малой, троса, барабана, колеса барабана, втулок и оболочек троса, направляющей с роликами, ползуна направляющей, камня кулисы. Для перемещения стекла вверх или вниз необходимо повернуть ручку стеклоподъемника в соответствующем направлении. При этом усилие от ручки стеклоподъемника будет передаваться через валик на шестерню малую, а затем — на колесо барабана и сам барабан, который перемещает трос (наматывает и освобождает трос) и, следовательно, ползун направляющей с камнем кулисы. Отличительными особенностями стеклоподъемника является применение шестерни и колеса из металлокерамики, что повышает долговечность узла; отсутствие дополнительных регулировок после установки его на двери. Правильно собранный стеклоподъемник не требует в эксплуатации дополнительного обслуживания.

Для замены или ремонта стеклоподъемника работу производить в следующем порядке:

— снять ручку 4 (см. рис. 10.18) стеклоподъемника, для чего следует нажать на розетку 2 ручки к обивке, освободить доступ к цилиндрическому штифту 3 и вытолкнуть его из ручки;

- снять розетку ручки внутреннего привода;

- снять поручень на двери;

- снять обивку двери, противошумную прокладку и освободить монтажные люки;

- опустить стекло так, чтобы в монтажном люке было видно кулису стеклоподъемника 8, отвернуть винты крепления кулисы 7;

- поднять руками стекло в верхнее положение и застопорить его с помощью деревянного клина;

- отвернуть винты 1 и гайки крепления стеклоподъемника и вынуть стеклоподъемник из двери вместе с кулисой;

- заменить или отремонтировать стеклоподъемник, установить кулису 8 и собрать дверь в обратной последовательности.

После установки стеклоподъемника в двери и присоединения стекла пpoвepить eгo работу, перемещая (вращая) ручку в обоих направлениях.

Для ремонта стеклоподъемника, замены пружины тормозного механизма необходимо отвернуть 4 винта крепления крышки редуктора и снять крышку вместе с малой шестерней. Затем снять малую шестерню с валика тормозного механизма и обратить при этом внимание на установку хвостовика шестерни; вынуть валик тормозного механизма и сломанную пружину. Заменить пружину и сборку произвести в обратной последовательности; перед установкой место для пружины обильно смазать смазкой ЦИАТИМ-201, ЛИТА или Литол-24. После сборки проверить работу стеклоподъемника вращением ручки в обоих направлениях.
