15.13. Демонтаж наружной антенны

Установленный на заводе радиоприемник для приема радиосигналов использует наружную антенну. Наружные антенны достаточно прочно закрепляются – при условии, что при прохождении моющих станций они предварительно вывинчиваются из антенной ножки. Иначе моющие щетки запутываются в стержне антенны и могут надломить ее. Надлежащие расходы вы можете соответственно минимизировать: приобретайте подходящую антенну в автомагазине и тем самым сэкономите расходы на монтаж за счет собственного кошелька. Если вам необходимо провести новую установку, то следует дополнительно еще и «запрятать» антенный провод в нишу передней стойки и передней кромки обивки крыши.

Антенная ножка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините аккумуляторную батарею.
Демонтируйте, как описано выше, внутреннее освещение и отсоедините штекер.
Теперь отвинтите снизу крепежный винт на старой антенной ножке (указан стрелкой) и…

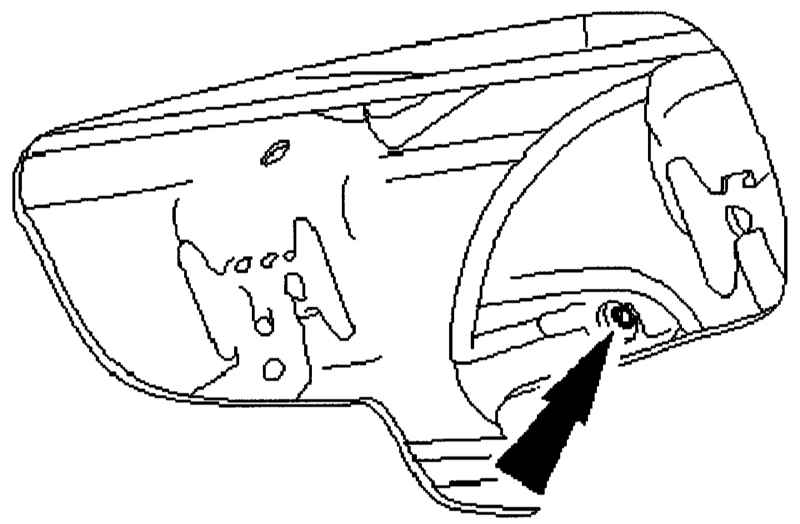

Отвинтите крепежный винт антенной ножки (стрелки).
...снимите антенную ножку с крыши.
Для монтажа выровняйте новую ножку на крыше (для этого временно привинтите антенну) и туго затяните ее изнутри.
Проведите монтаж в обратном порядке.

Антенный кабель

ПОРЯДОК ВЫПОЛНЕНИЯ

Смонтируйте – как описано выше – ножку антенны на крыше.

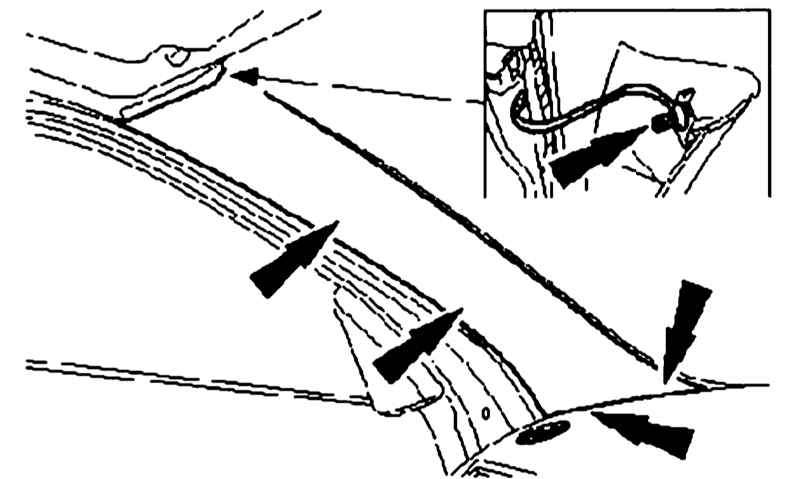

Демонтируйте обшивку передней стойки, снимите солнцезащитный козырек и очень осторожно переднюю кромку обивки крыши. Проследите за крепежной лентой на передней стойке (указана стрелкой) – перед демонтажом обшивки придется отсоединить ленту от передней стойки.

Отсоедините крепежную ленту от обшивки передней стойки.
Освободите антенный кабель и…
…демонтируйте радиоприемник.
«Освободите» теперь кабель антенны от всех крепежных зажимов и вытащите его из радиоштекера.

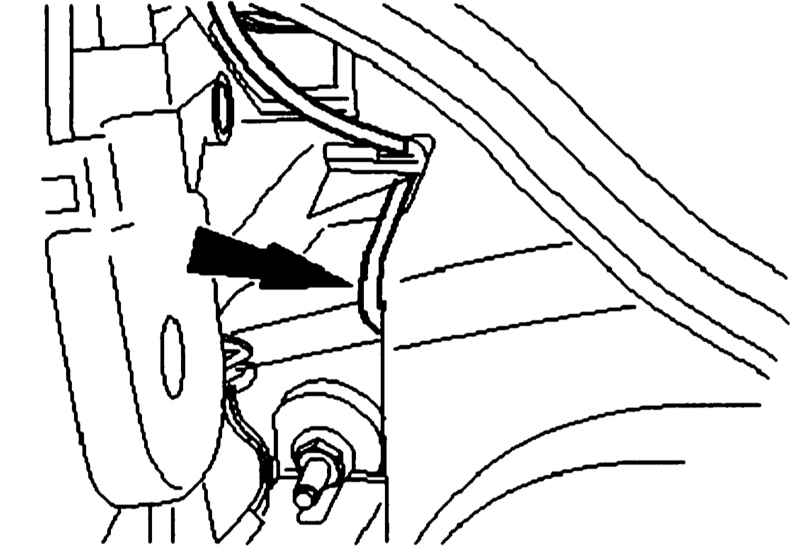

Освободите кабель антенны от всех крепежных зажимов
Уложите новый кабель вначале «без стука» и затем прочно зажмите.
Подсоедините кабель к радиоприемнику и антенной ножке.
Завершите работу в обратном порядке.
