16.31. Замена контрольных ламп

Установленные в комбинации приборов контрольные лампы припаяны к патрону, поэтому их можно заменять только с патроном.

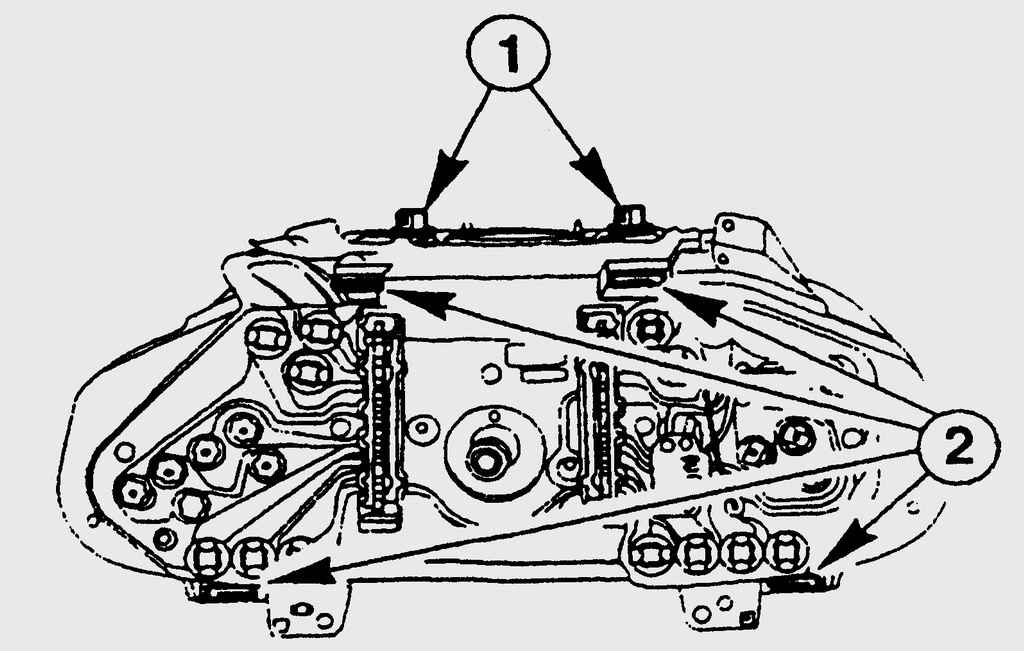

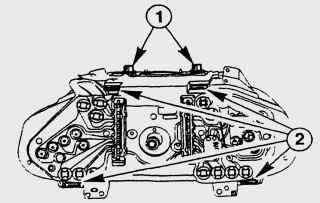

Рис. 15.35. Расположение ламп (1) и зажимов (2) крепления платы комбинации приборов

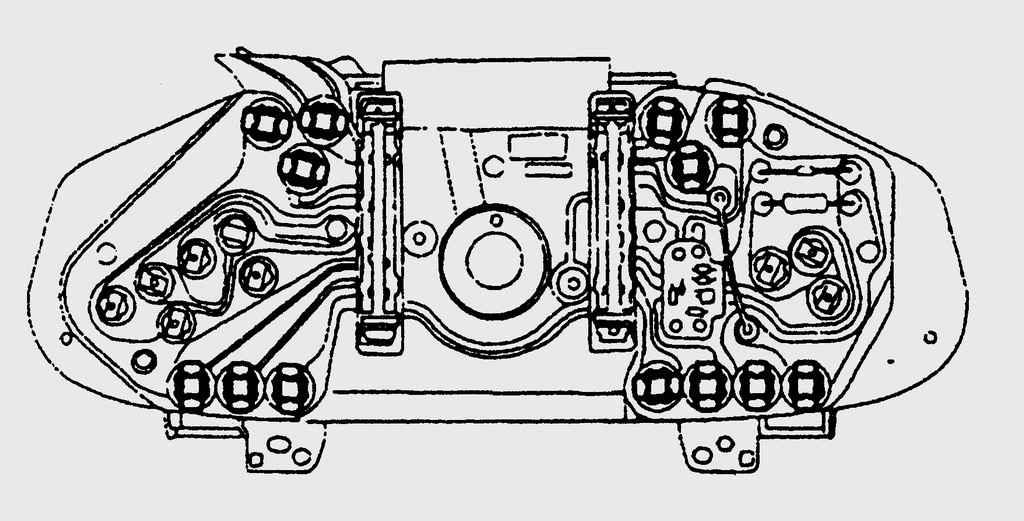

Рис. 15.36. Расположение контрольных ламп на плате комбинации приборов

1. Для снятия контрольной лампы поверните патрон лампы на 1/4 оборота против часовой стрелки (рис. 15.35, 15.36).

2. Лампы заменяются только вместе с патронами.

3. Выньте лампу из держателя.

4. Поворотом по часовой стрелке вставьте новую лампу в держатель. При установке не погните контактные пластины.
