16.12. Снятие генератора

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отверните гайки и отсоедините провода с обратной стороны генератора (предварительно отметьте контакты и цвета проводов).

3. Ослабьте натяжение поликлинового ремня.

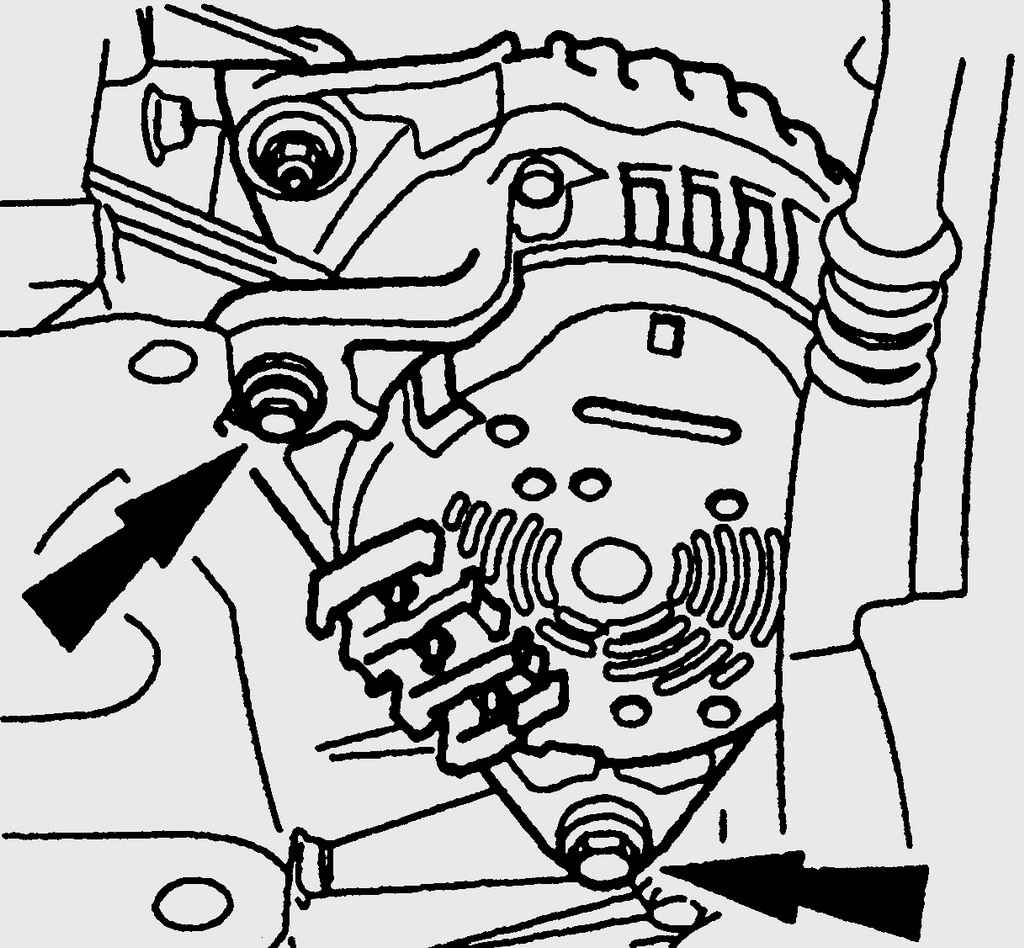

Рис. 15.12. Расположение болтов крепления задней части генератора на двигателе Endura-E

4. Выверните два болта крепления задней части генератора (рис. 15.12).

5. Выверните два болта крепления передней части генератора

6. Снимите генератор.

7. Установка генератора проводится в последовательности, обратной снятию.

1. С обратной стороны генератора отверните гайку, отсоедините провод от контакта «В+» и отсоедините универсальный электрический разъем.

2. Выверните болт крепления верхнего упора генератора.

3. Выверните болт нижнего крепления генератора.

4. Выверните болт крепления нижнего упора генератора.

5. Достаньте генератор из моторного отсека.

6. Установка генератора проводится в последовательности, обратной снятию.
