16.22. Замена рассеивателей фар

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите фары.

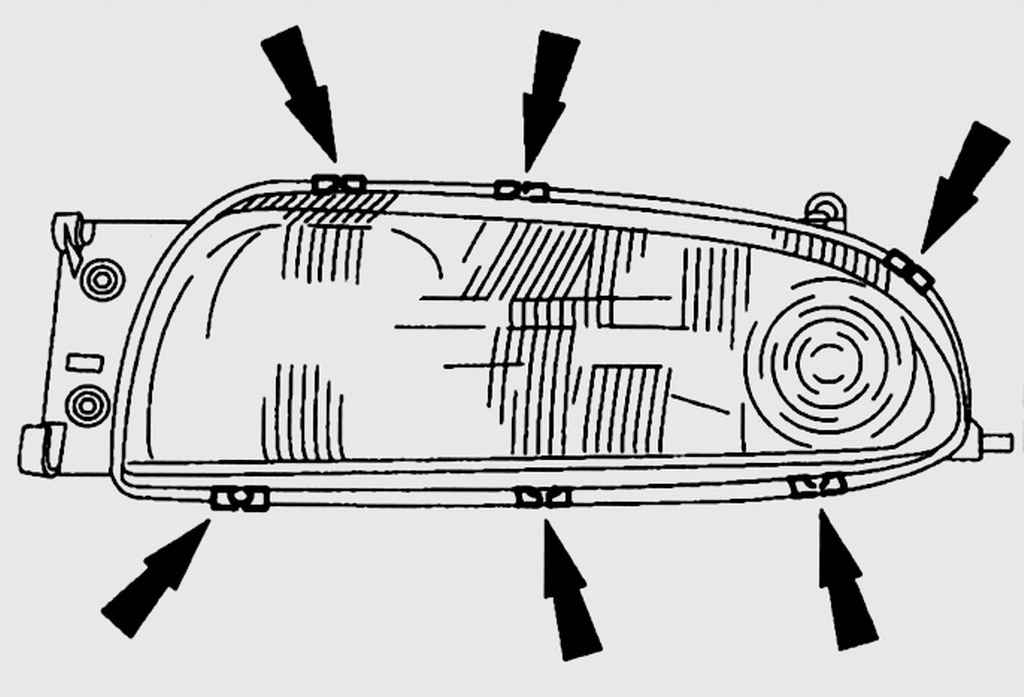

Рис. 15.26. Расположение зажимов крепления рассеивателя фары

2. Подденьте отверткой и снимите зажимы, расположенные по периметру рассеивателя фары (рис. 15.26).

3. Снимите стеклянный рассеиватель.

4. Выньте резиновую прокладку из корпуса фары и установите новую прокладку.

5. Установите новый стеклянный рассеиватель и закрепите зажимами, начиная с его середины.

6. Дальнейшая установка проводится в последовательности, обратной снятию.

7. Проверьте регулировку света фар.
