16.24. Временная регулировка света фар

Правильная регулировка света фар имеет большое значение для безопасности движения. Несмотря на то что фара неподвижно крепится на автомобиле, положение рефлектора внутри фары изменяется, поэтому при замене фары необходимо проверить и при необходимости отрегулировать свет фар. В некоторых случаях замена лампы может нарушить выполненную ранее регулировку. Регулировку необходимо выполнять и в том случае, если передняя часть автомобиля была повреждена в аварии, а также после установки новых запасных частей. Если у вас не хватило времени для регулировки света фар в автомастерской, можно самостоятельно приблизительно отрегулировать свет фар следующим образом.

1. Проверьте, чтобы топливный бак был полностью заполнен топливом или, если бак заполнен наполовину, положите в багажник груз массой примерно 30 кг.

2. Помощник должен сесть на место водителя (или положите на сиденье дополнительный груз массой 75 кг).

3. Проверьте давление в шинах и при необходимости доведите его до нормального.

4. Установите автомобиль напротив темной вертикальной стены на расстоянии точно 5 м.

5. Многократно сильно покачайте автомобиль спереди и сзади, чтобы элементы подвески установились в нормальное положение.

6. Установите корректор света фар в положение «0».

7. Измерьте расстояние от земли до центра каждой фары. Отметьте положение центров фар на стене и соедините их линией.

8. Ниже ее на 5 см проведите на стене параллельную линию — это наклон ближнего света фар на расстоянии 5 м.

9. Через заднее стекло отметьте на стене центр автомобиля. Помощник должен провести точно по центру автомобиля вертикальную линию.

10. Измерьте расстояние между центром автомобиля и центром фар (справа и слева). Эти результаты перенесите на вспомогательную линию на стене (справа и слева от точки пересечения обеих других линий) и отметьте крестиками.

11. Точно на 5 см ниже этих крестиков должны располагаться точки перегиба потока ближнего света фар.

12. Если автомобиль оснащен противотуманными фарами (дополнительное оборудование), для их регулировки необходимо начертить по описанному выше методу вспомогательную линию с регулировочными крестиками, определяющими центры противотуманных фар.

13. Винты регулировки света фар доступны из моторного отсека.

14. Включите зажигание и ближний свет фар.

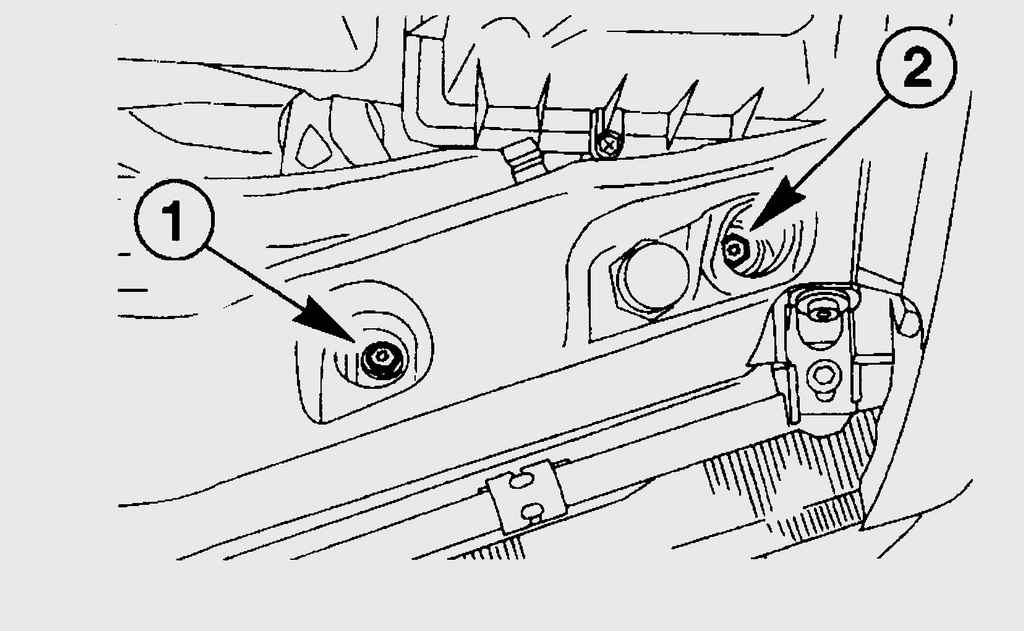

Рис. 15.28. Расположение винтов регулировки света фар в вертикальной (1) и горизонтальной (2) плоскостях

15. Вращайте винт 1 (рис. 15.28) регулировки света фар в вертикальной плоскости до тех пор, пока поток света не совпадет своей горизонтальной границей светотени с регулировочной линией.

16. Вращайте винт 2 регулировки света фар, расположенный на внутренней стороне фары, в горизонтальной плоскости до тех пор, пока точка перегиба не будет точно совмещена с крестиком. Доля рассеивания (примерно 15%) должна быть расположена выше горизонтальной линии.

17. После регулировки ближнего света фар дальний свет фар автоматически соответствует требуемой регулировке.
