16.30. Снятие комбинации приборов

Все измерительные приборы и контрольные лампы в комбинации приборов автомобиля Fiesta получают импульсы не по проводам, а через пленочные проводники на плате. В зависимости от оснащения автомобиля и модели платы бывают разных размеров. Помните об этом при проведении ремонтных работ и замене поврежденных деталей. Продавец сразу же определит конфигурацию платы на основании кода, указанного в техническом паспорте вашего автомобиля. Но не каждая неисправность требует замены платы, так как часто бывают неисправны только контрольные лампы.

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Выверните пять винтов и снимите нижний кожух рулевой колонки.

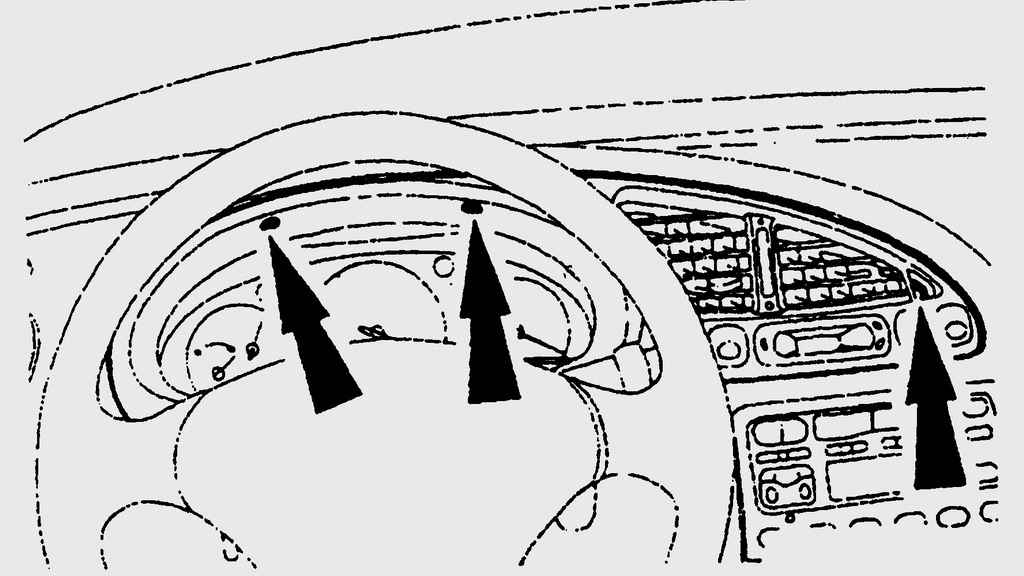

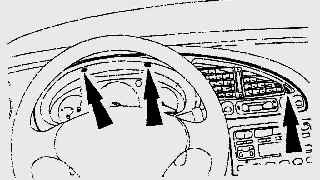

Расположение винтов крепления облицовки комбинации приборов
Рис. 15.32. Расположение винтов крепления облицовки комбинации приборов


3. Выверните винты крепления облицовки комбинации приборов (рис. 15.32). Предварительно отверткой осторожно снимите заглушки, закрывающие винты. Для того чтобы не поцарапать облицовку, подложите под отвертку чистую ветошь.
4. Осторожно вытяните вперед освобожденную облицовку и освободите зажимы на нижней части облицовки.
5. Отсоедините электрические разъемы обогревателей заднего и ветрового стекол, часов, противотуманных задних фонарей и фар.
6. Снимите бленду комбинации приборов.

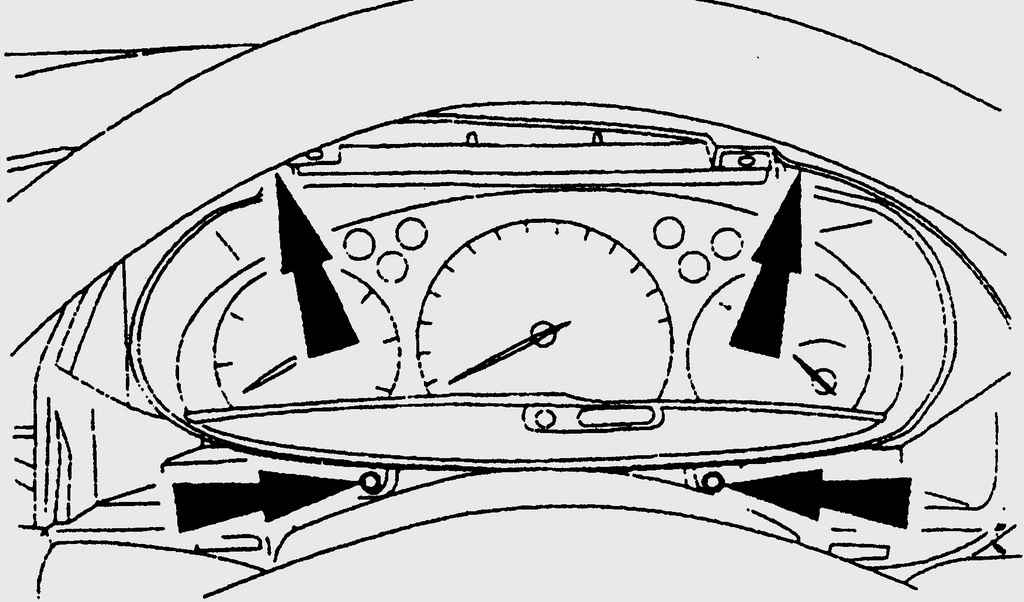

Расположение винтов крепления комбинации приборов
Рис. 15.33. Расположение винтов крепления комбинации приборов


7. Выверните четыре винта крепления комбинации приборов (рис. 15.33).
8. Осторожно вытяните вперед комбинацию приборов и отсоедините трос привода спидометра (если необходимо, предварительно выдвиньте трос в салон через перегородку моторного отсека).

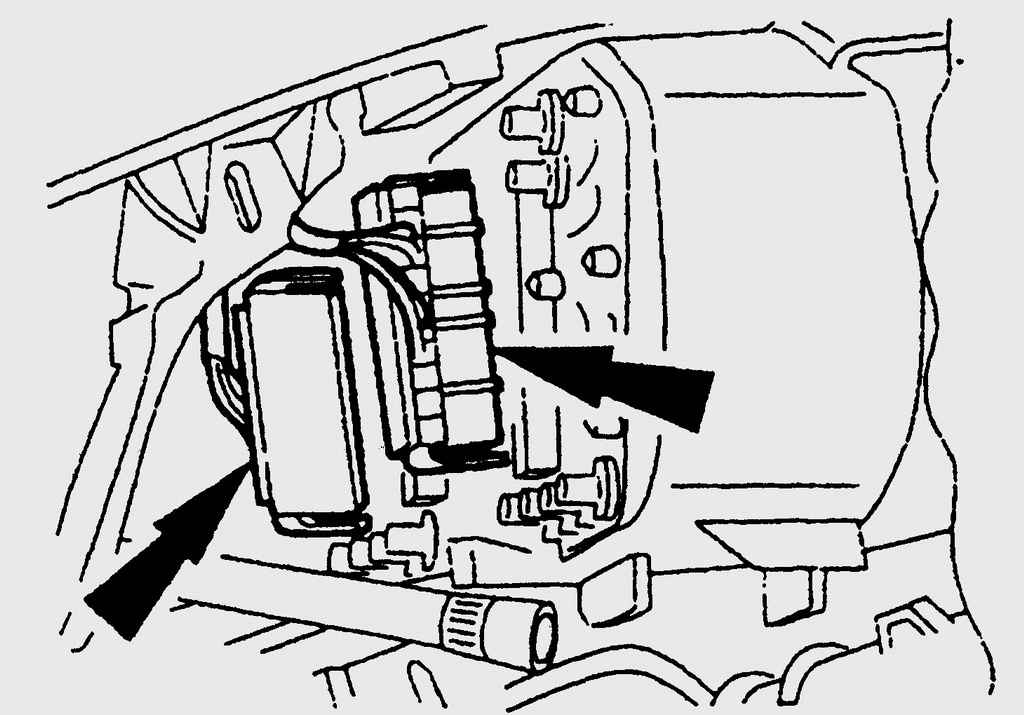

Расположение универсального контактного разъема с обратной стороны комбинации приборов
Рис. 15.34. Расположение универсального контактного разъема с обратной стороны комбинации приборов


9. С обратной стороны комбинации приборов отсоедините универсальный контактный разъем (рис. 15.34).
10. Снимите комбинацию приборов с панели приборов, перемещая ее около рулевого колеса.
11. При установке комбинации приборов следите, чтобы универсальный контактный разъем и трос привода спидометра были правильно установлены.
12. Дальнейшая установка проводится в последовательности, обратной снятию.
13. Переместите трос привода спидометра в моторный отсек (следите за правильностью установки).
14. Подсоедините провод к отрицательной клемме аккумуляторной батареи, повторно введите стертые коды и проверьте работоспособность приборов.
