14.25. Конструкция и маркировка шин

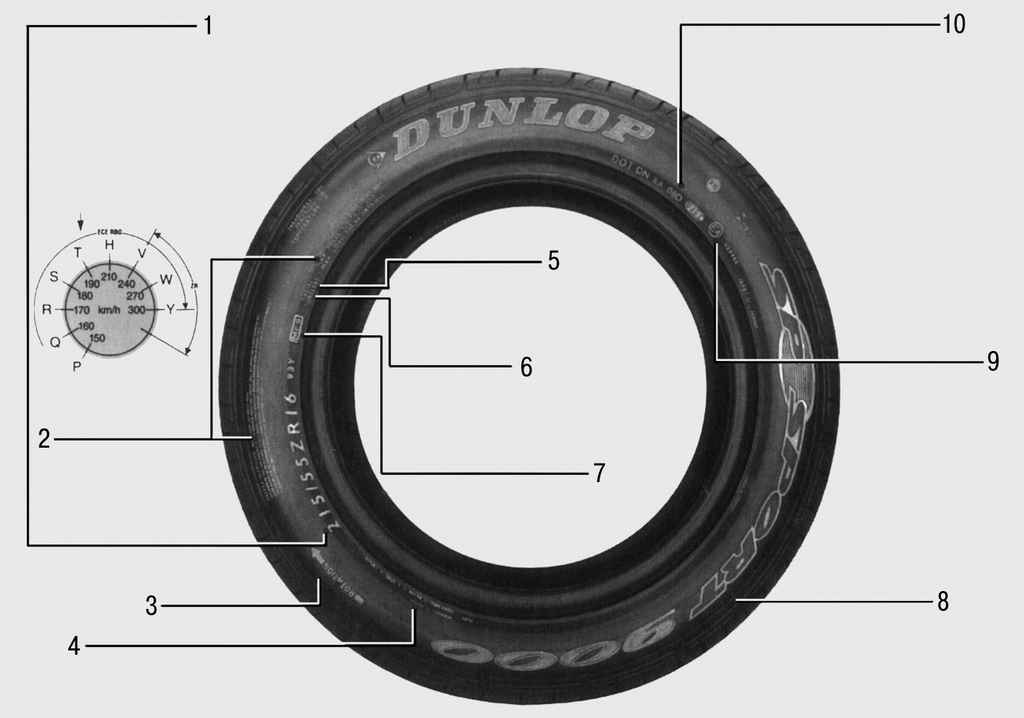

Рис. 13.30. Обозначения на боковине шины: 1 – маркировка шины: 215 – ширина шины в мм; 55 – отношение высоты профиля шины к ее ширине в процентах; ZR — радиальная шина; 16 – посадочный диаметр в дюймах; 93 – нагрузка (650 кг); Y — максимальная скорость (300 км/ч); 2 – данные для Северной Америки: допустимая наивысшая нагрузка и максимально допустимое давление воздуха, а также указание по мерам безопасности; 3 – направление вращения шины; 4 – конструктивное исполнение: приводятся данные о количестве и материале протектора и боковины шины; 5 – радиальная шина: в радиальной шине корд расположен под углом 90° к направлению вращения шины; 6 – бескамерная шина: внутренний воздухонепроницаемый слой заменяет камеру; 7 – MFS защита колесных ободьев; 8 – индикаторы износа протектора TWI: маркировка «TWI» или треугольники на боковине шины указывают расположение индикаторов износа протектора. При достижении минимальной глубины профиля (1,6 мм) обнажаются поперечные пластины; 9 – знаки проверки: номер Е — шина выполняет европейские предписания ЕСЕ-R30; цифра 4 – код страны, в которой проводилось испытание шины (Нидерланды); 10 – символы DOT: шина выполняет предписания американского Министерства транспорта (Department of Transportation) DM 6P 38 T — код DOT (кодировка изготовителя, размера и конструкции шины): 219 – дата изготовления (первая и вторая цифры — неделя выпуска, третья цифры — год выпуска);  в примере: 21-я неделя 1999 года (с 2000 года применяется четырехзначное обозначение, например, 1500–15-я неделя 2000 года)

Характеристики современных шин — размер, внешняя нагрузка, внутреннее давление и максимальная рекомендуемая скорость движения — стандартизированы для обеспечения взаимозаменяемости шин при их эксплуатации (рис. 13.30). По действующим всемирным соглашениям размер шин приводится в миллиметрах или одновременно в миллиметрах и дюймах. Например, маркировка 155/ 70 R 13 означает, что ширина шины в ненагруженном состоянии равна 155 мм. Две следующие цифры указывают отношение высоты к ширине поперечного сечения профиля шины – 70%. Чем меньше это соотношение, тем более плоской и широкой является шина. Буква «R» характеризует конструкцию шины — радиальная (шина с радиальным расположением нитей корда). Последующие цифры определяют внутренний диаметр шины в дюймах. Приобретая новую шину, обращайте внимание на ее характеристику: новая шина должна подходить к ободу.

На легковые автомобили устанавливают только радиальные шины.

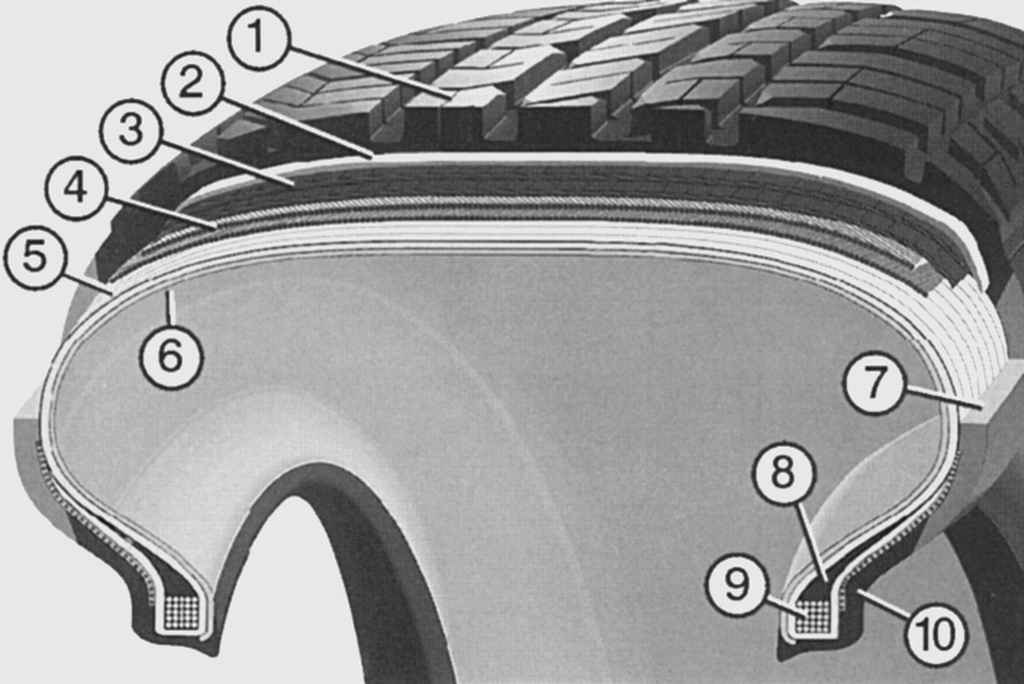

Рис. 13.31. Бескамерная шина радиальной конструкции PKW-Reifens: 1 – протектор (профиль и расположение влияют на качества шины); 2 – основание (уменьшает сопротивление качению); 3 – нейлоновый корд (повышает устойчивость к высоким скоростям); 4 – стальной брекер (повышает стабильность движения); 5 – каркас шины (обеспечивает форму и прочность шины); 6 – воздухонепроницаемый внутренний слой, заменяющий камеру; 7 – боковина (защищает каркас от повреждений); 8 – борт (поддерживает точность управления и движения); 9 – сердечник борта (обеспечивает прочную посадку на ободе); 10 – усилительное утолщение (повышает точность управления и стабильность движения)

В радиальных шинах нити корда расположены по наименьшему пути между бортами шины. Брекерный пояс окружает тонкий и упругий каркас и обеспечивает устойчивость шины (рис. 13.31).

Бескамерные шины отличаются вулканизированным внутренним слоем с высокой воздухонепроницаемостью. Борт такой шины необходимо устанавливать на обод колеса надежно и герметично. Отсутствие камеры в шине уменьшает массу колеса и упрощает ее монтаж на обод колеса.

Прописная буква за последней цифрой на боковине указывает на допустимую наивысшую скорость шины.

Шину 155/ 70 R 13 с буквой «S» допустимо использовать до максимальной скорости автомобиля 180 км/ч, с буквой «Т» – до 190 км/ч. Для максимальной скорости 210 км/ч предназначены шины с маркировкой «Н». Обычные шины (M+S) с обозначением «Q» рассчитаны на скорость до 160 км/ч.

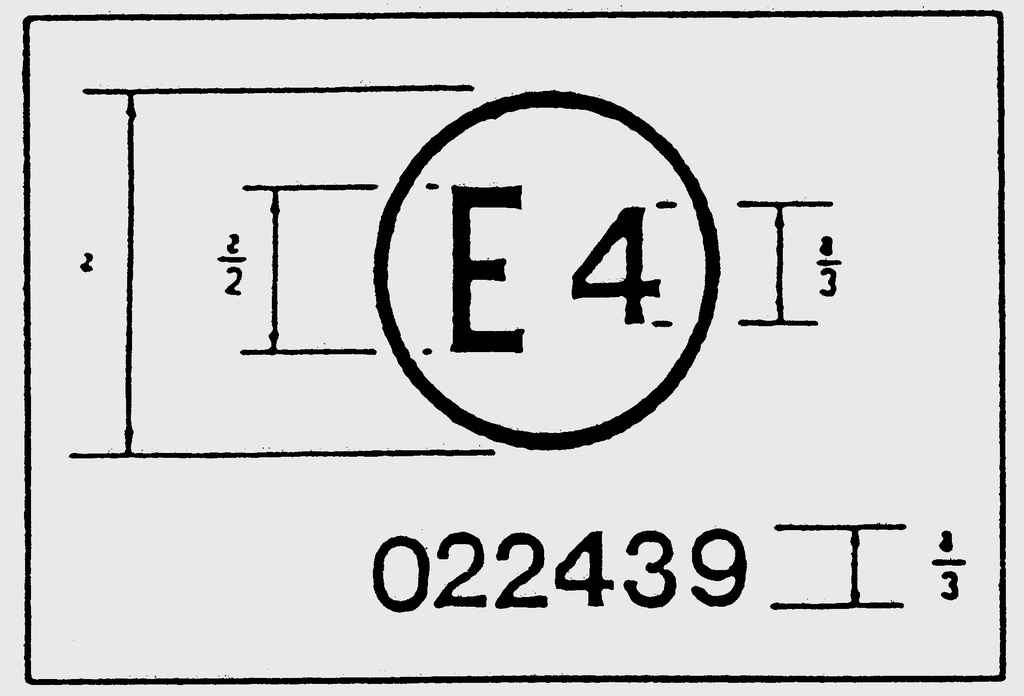

Рис. 13.32. Испытательный номер ЕСЕ определяется по большой букве «Е» и номеру страны происхождения, например, «1» для Германии, «4» для Нидерландов

Действительная дата выпуска шины определяется номером DOT на боковине шины: с 1990 года после этих цифр стоит маленький треугольник. Номер DOT 1500 означает, что шину произвели на 15-й неделе 2000 года. На боковой стороне новых шин, выпущенных с 1 октября 1998 года, должен быть указан испытательный номер ЕСЕ (рис. 13.32). Каждый испытательный номер гарантирует, что шина прошла испытания по стандарту качества Европейской экономической комиссии (ECE-R30). Если на вашем автомобиле установлены шины с большим, чем 408, номером DOT и без испытательного номера ЕСЕ, значит, вы эксплуатируете шину без «общего разрешения на эксплуатацию».

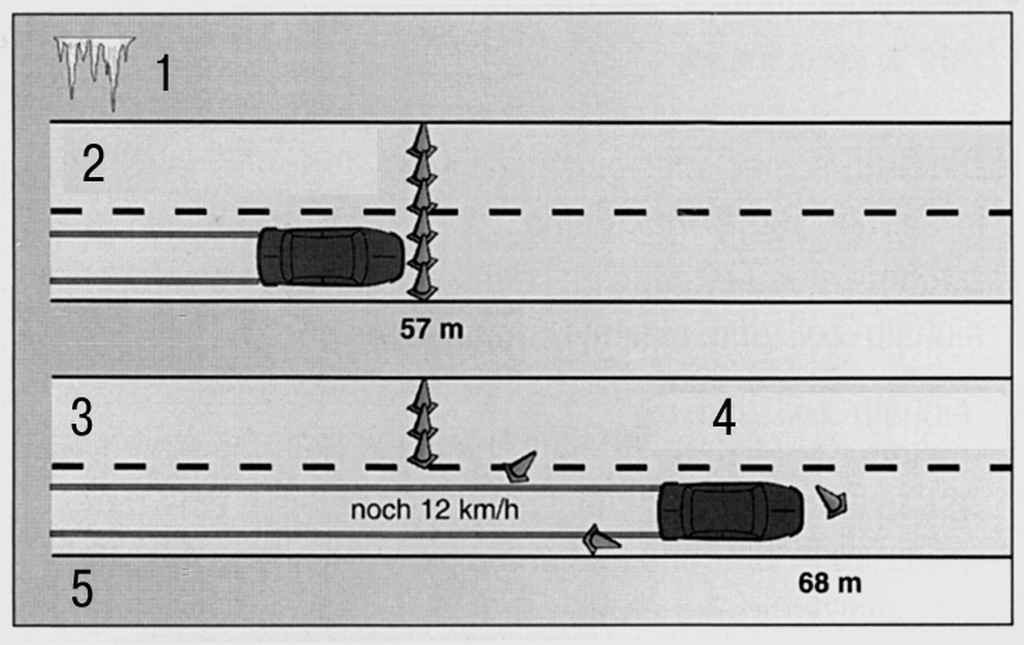

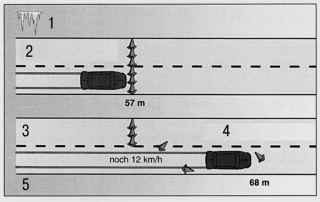

Рис. 13.33. Сравнение значений тормозного пути летних и зимних шин автомобиля без ABS: 1 – торможение на льду с блокировкой колес (скорость 30 км/ч); 2 – зимние шины; 3 – тормозной путь; 4 – летние шины; 5 – тормозной путь

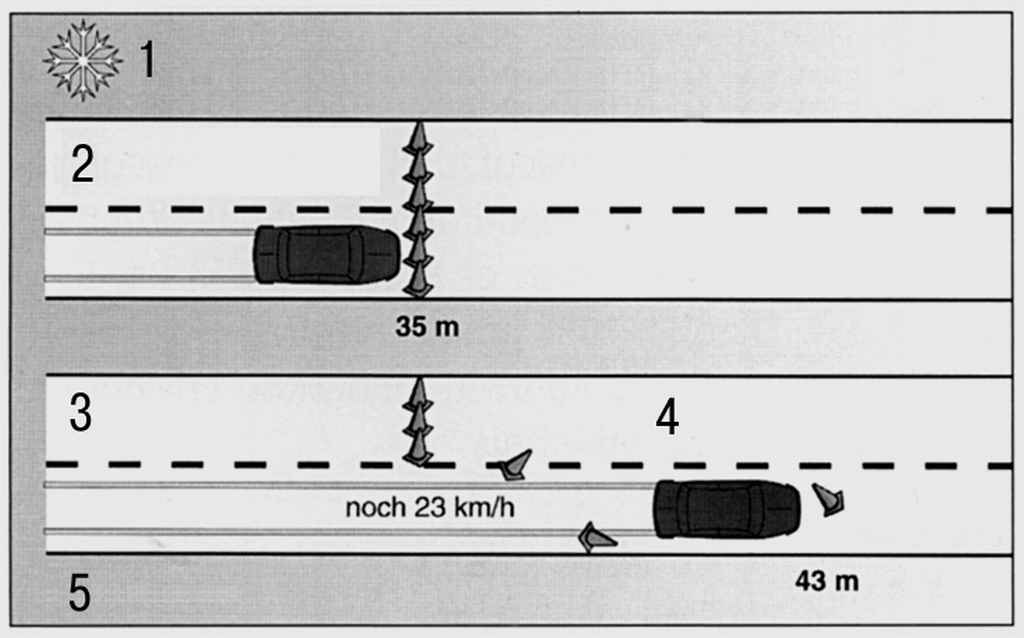

Рис. 13.34. Сравнение значений тормозного пути летних и зимних шин автомобиля c ABS: 1 – торможение с ABS на заснеженной дороге (скорость 50 км/ч); 2 – зимние шины; 3 – тормозной путь; 4 – летние шины; 5 – тормозной путь

Даже для эксплуатации на осенних дорогах необходимо на автомобиль устанавливать зимние шины, а зимой без них вообще не обойтись. Это связано с тем, что рабочие поверхности шин изготовлены из специального материала на основе резины с высоким содержанием натурального каучука. Сцепление таких шин с поверхностью влажных, скользких дорог и при температуре ниже 7 °C гораздо лучшее, чем обычных летних шин (рис. 13.33, 13.34). Минимальная глубина профиля зимней резины составляет 4 мм. В любом случае на всех четырех колесах замените летние шины зимними — комбинация из летних и зимних шин опасна.

Зимние шины  лучше устанавливать  на свои колеса

Летние шины склонны к пробуксовке на снегу и льду, поэтому при эксплуатации автомобиля в зимнее время года рекомендуется устанавливать комплект шин с зимним рисунком протектора. Независимо от того, какие шины установлены на автомобиле, при температуре около точки замерзания на льду образуется тонкая пленка воды, которая уменьшает сцепление шин, в том числе и зимних шин.

Хорошие зимние шины не должны быть широкими. Несмотря на то что узкие шины дешевле, чем широкие, сэкономленные деньги придется потратить на второй комплект подходящих дисков, ведь постоянное снятие и установка летних и зимних шин ухудшают их качество — лучше приобрести второй комплект дисков. Кстати, после каждой замены шин колеса необходимо повторно отбалансировать. Давление в зимних шинах надо поддерживать на 0,2 бар больше, чем в летних. Если допустимая максимальная скорость ваших зимних шин ниже допустимой максимальной скорости автомобиля, наклейте на панель приборов ярлычок с предупреждением.

Измерять давление воздуха необходимо только в холодных шинах — во время движения они разогреваются, и давление в них увеличивается. Как следствие вы получаете неточные результаты измерения. Проверяйте давление шин каждые три-четыре недели, нормальное снижение давления в месяц должно составлять 1,5%. Если снижение давления больше, проверьте состояние шины. При повышенном давлении воздуха в нагретых шинах не следует выпускать воздух из шины. При значительном изменении нагрузки следует соответственно изменить и давление воздуха в шинах.

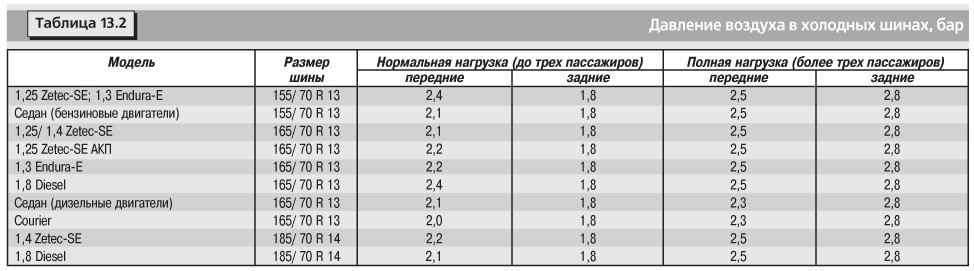

Нормативные значения давления воздуха в холодных шинах приведены в табл. 13.2.

Вентили шин должны быть всегда закрыты защитными колпачками, так как грязь, однажды попавшая в вентиль, нарушит герметичность шины, и давление в шине будет постоянно уменьшаться.

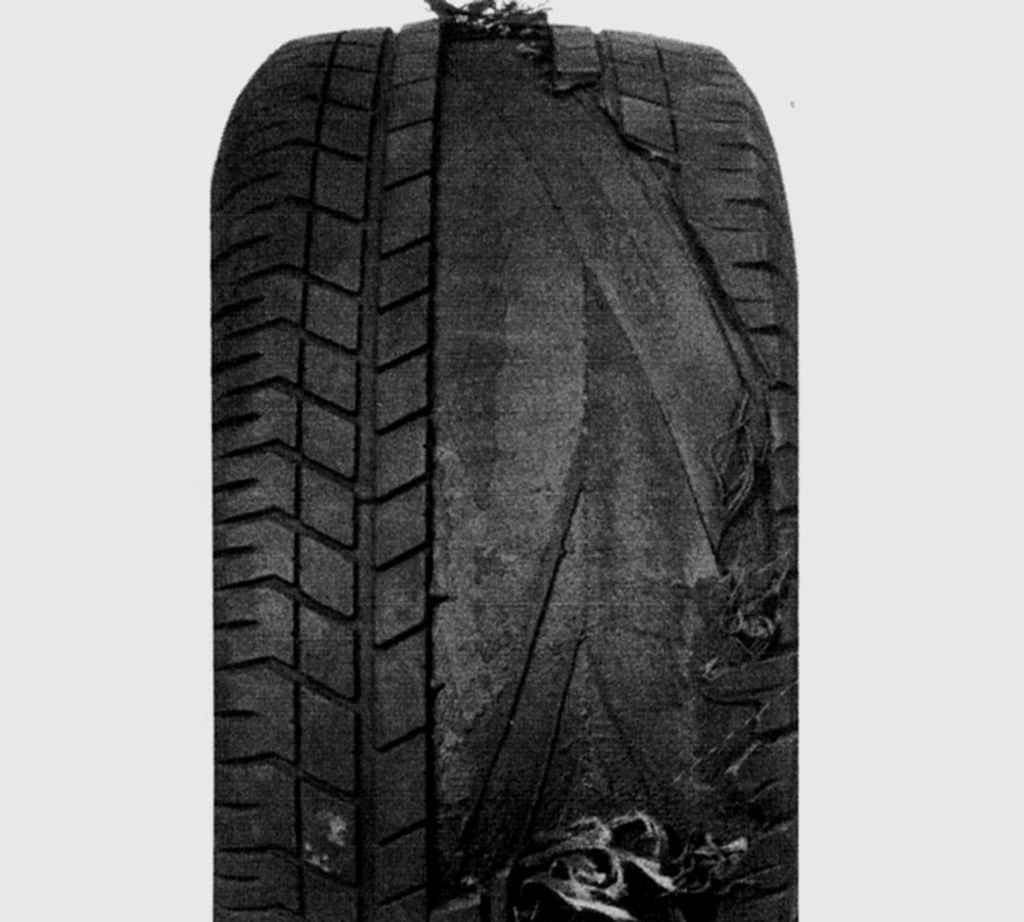

Рис. 13.35. Расслоение шины в результате перегрева из-за слишком низкого давления воздуха в шине

Ни в коем случае не допускайте эксплуатацию шин с низким давлением, так как в этом случае их температура превышает допустимый предел, что рано или поздно приведет к расслоению протектора или шина лопнет (рис. 13.35). Более высокое давление воздуха (на 0,2–0,3 бар) может быть даже выгодным: рулевое управление становится более чувствительным, а расход топлива немного уменьшается, однако при этом автомобиль движется «жестче».

1. Никогда не превышайте скорость, разрешенную для ваших шин. Прежде всего это относится к шинам (M+S) категории «Q» (160 км/ч). При более высокой скорости шины больше изнашиваются, в самом худшем случае шина может лопнуть.

2. Избегайте максимальной скорости движения при полностью загруженном автомобиле. Проверьте температуру шины: если она равна температуре тела, значит, все в норме. Горячая резина — это сигнал тревоги, который указывает на слишком низкое давление в шине или повреждение каркаса шины. Немедленно демонтируйте такие шины и отдайте на проверку специалисту.

3. Если вы часто движетесь по автостраде с высокой скоростью, установите шины, индекс скорости которых на порядок выше указанного в техническом паспорте, например, «T» вместо «S».

4. При парковке старайтесь не наезжать боковинами шин на бордюры и другие препятствия – их надо переезжать на малой скорости и под прямым углом.

5. Увеличьте давление в шинах на 0,3 бар — эта мера сэкономит топливо без ущерба для шин.
