14.22. Замена спиральной пружины

Предварительно снимите рулевое колесо.

1. Снятое рулевое колесо положите на рабочий стол подушкой безопасности вверх.

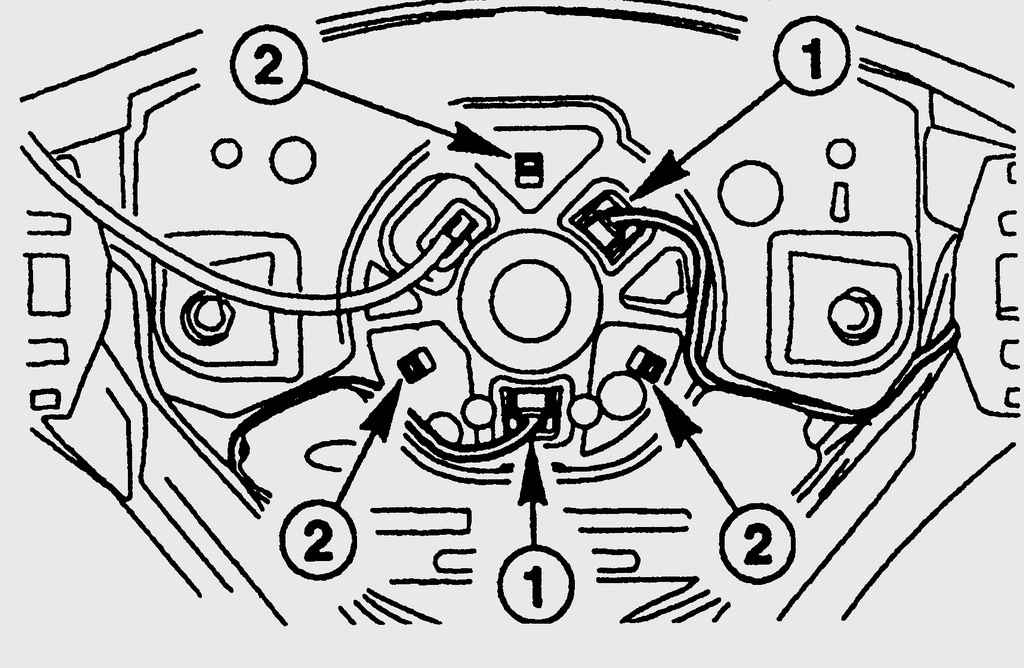

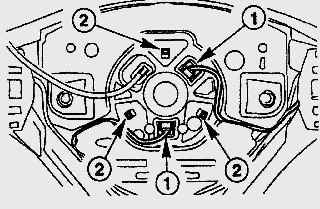

Рис. 13.27. Расположение спиральной пружины, контактных разъемов (1) и фиксаторов (2) на ступице рулевого колеса

2. Освободите спиральную пружину. Отсоедините контактные разъемы 1 (рис. 13.27) (по возможности не натягивайте соединительный провод) и отведите три фиксатора 2 из отверстий.

3. Выньте спиральную пружину из ступицы рулевого колеса.

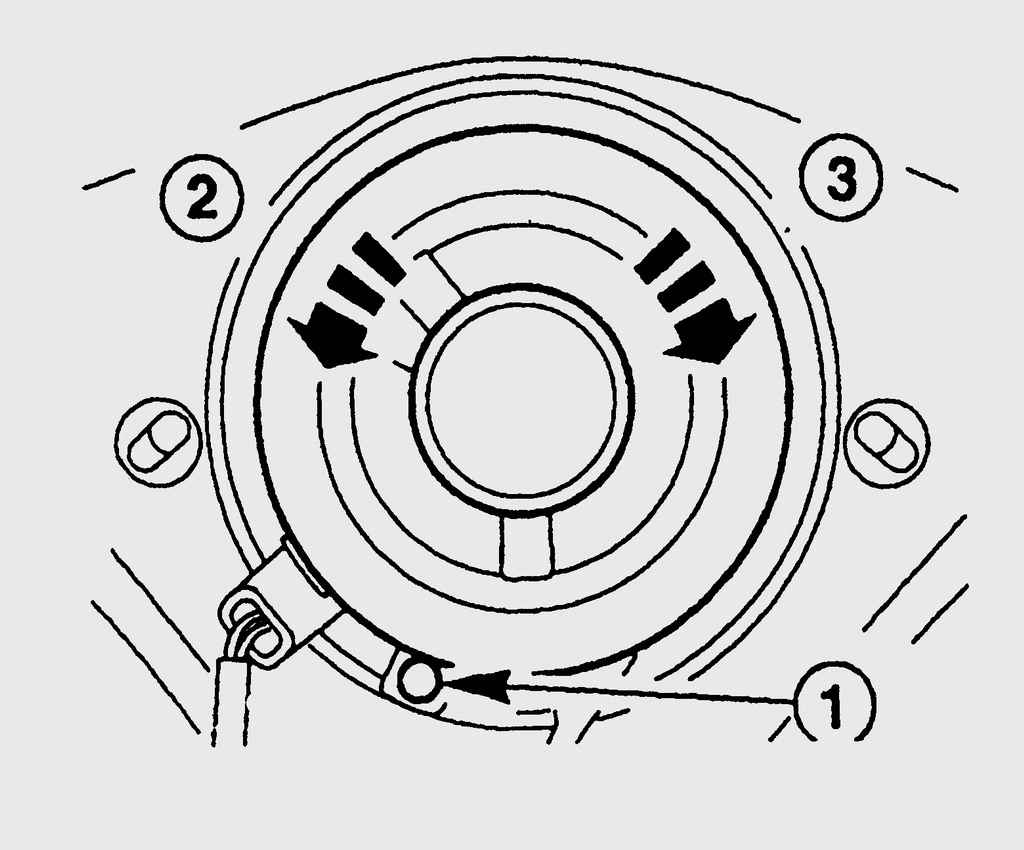

Рис. 13.28. Расположение стопорного выступа (1) и направления поворота (2 и 3) внутреннего ротора при центрировании спиральной пружины

4. Перед установкой отцентрируйте новую спиральную пружину. Для этого нажмите вниз стопорный выступ 1 (рис. 13.28) и, удерживая его в нажатом положении, поверните влево (стрелка 2) внутренний ротор до упора по отношению к внешнему ротору. Затем поверните примерно на 3/4 оборота вправо внутренний ротор и, удерживая его в этом положении, отпустите стопорный выступ. Убедитесь, что внутренний ротор защелкнулся в этом положении.

5. Вставьте отцентрированную пружину в ступицу рулевого колеса и закрепите тремя фиксаторами.

6. Подсоедините контактные разъемы, установите рулевое колесо на рулевую колонку по предварительно сделанным меткам. Обязательно следите за тем, чтобы крепежные выступы пружины защелкнулись на стопорном штифте замка рулевого колеса.

При транспортировке, хранении и работах с подушкой безопасности также должны выполняться строгие правила безопасности: в экстренном взрывном процессе газогенератор надувает подушку безопасности, поэтому она попадает под действие законодательства о взрывчатых веществах. На заводах Ford и в сервисных центрах с подушками безопасности работает персонал, прошедший специальное обучение, поэтому не советуем вам самостоятельно выполнять работы, связанные со снятием подушки безопасности. Обращайтесь только в сервисный центр или специализированную автомастерскую.
