14.21. Снятие рулевого колеса

Все модели Fiesta с 1996 года оборудованы подушкой безопасности. Снятие рулевого колеса, оборудованного подушкой безопасности, можно доверить только обученному квалифицированному персоналу. Подушку безопасности запрещается разбирать самостоятельно. Только в старых моделях Fiesta можно снимать рулевое колесо своими силами.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте отрицательную клемму.

2. Перед работой с подушкой безопасности подождите 2 мин, пока не разрядится конденсатор в блоке управления подушкой безопасности, что предотвратит самопроизвольное срабатывание подушки безопасности или устройства натяжения ремня безопасности.

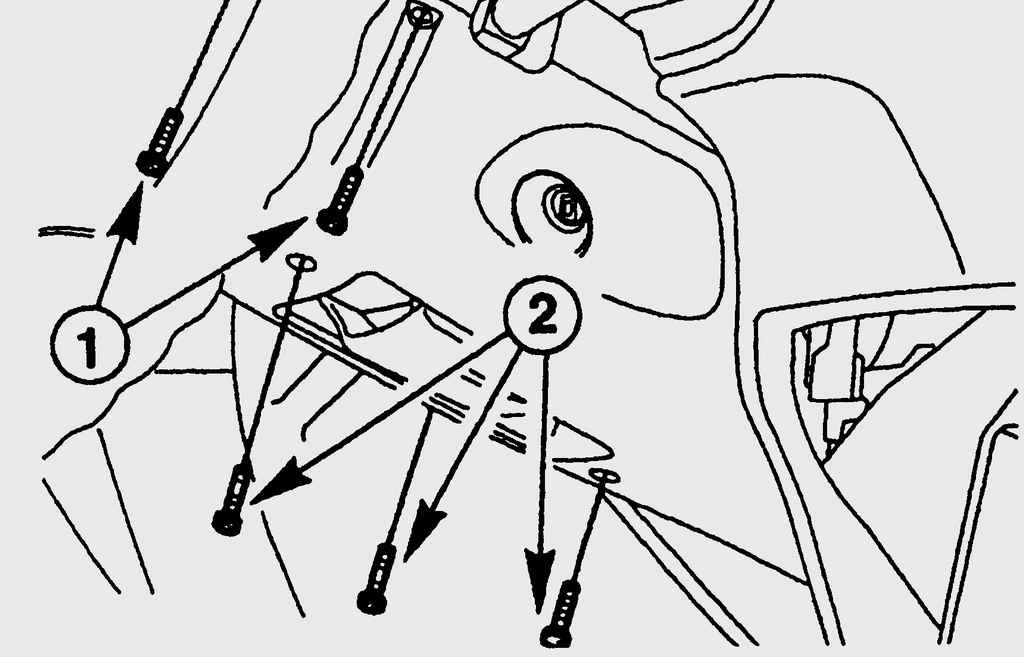

Рис. 13.22. Расположение винтов крепления верхнего (1) и нижнего (2) кожухов рулевой колонки

3. Отверните два винта 1 (рис. 13.22) и снимите верхний кожух рулевой колонки.

4. Отверните три винта 2 и снимите нижний кожух рулевой колонки.

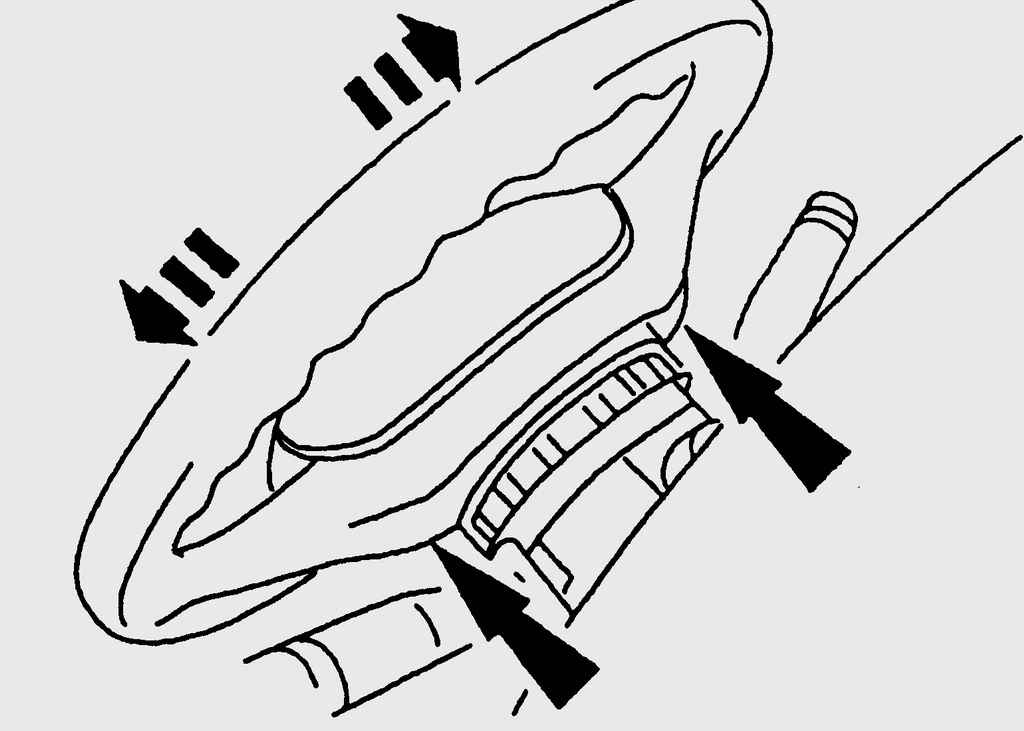

Рис. 13.23. Расположение винтов крепления подушки безопасности

5. С обратной стороны рулевого колеса выверните два винта крепления подушки безопасности (рис. 13.23). Для доступа к болтам поверните рулевое колесо в соответствующее положение.

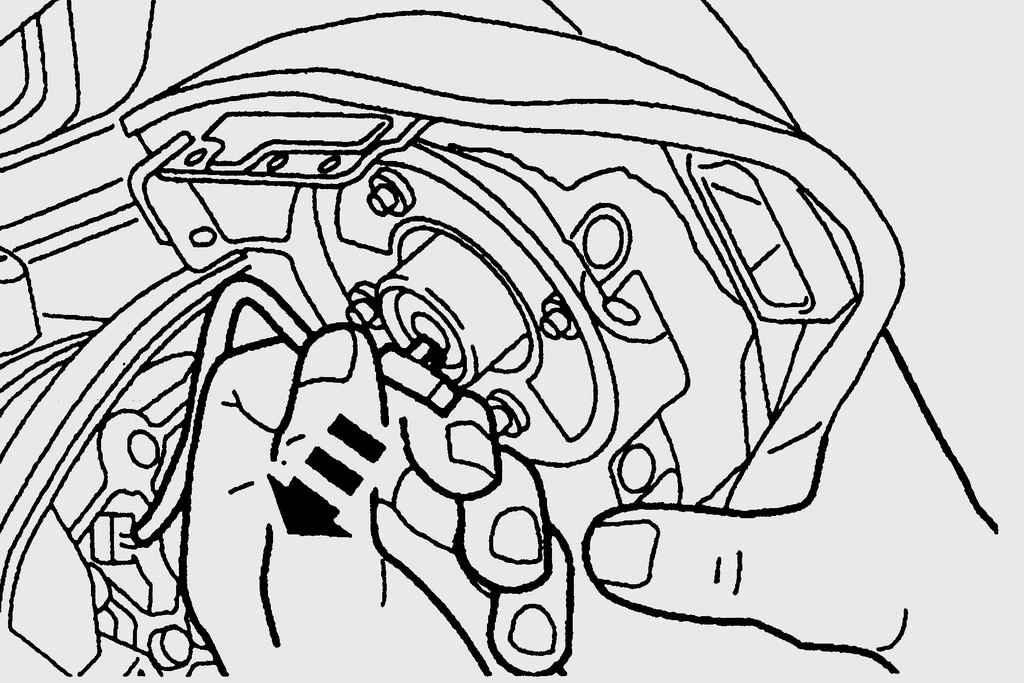

Рис. 13.24. Отсоединение контактного разъема подушки безопасности

6. Незначительно отведите подушку безопасности от рулевого колеса, сожмите оба верхних зажима и отсоедините контактный разъем подушки безопасности (рис. 13.24).

7. Осторожно снимите подушку безопасности с рулевого колеса и положите ее в безопасное место.

8. Установите рулевое колесо и передние колеса в положение прямолинейного движения. Лучше всего прокатите автомобиль несколько метров вперед и мелом отметьте положение рулевого колеса на рулевом валу.

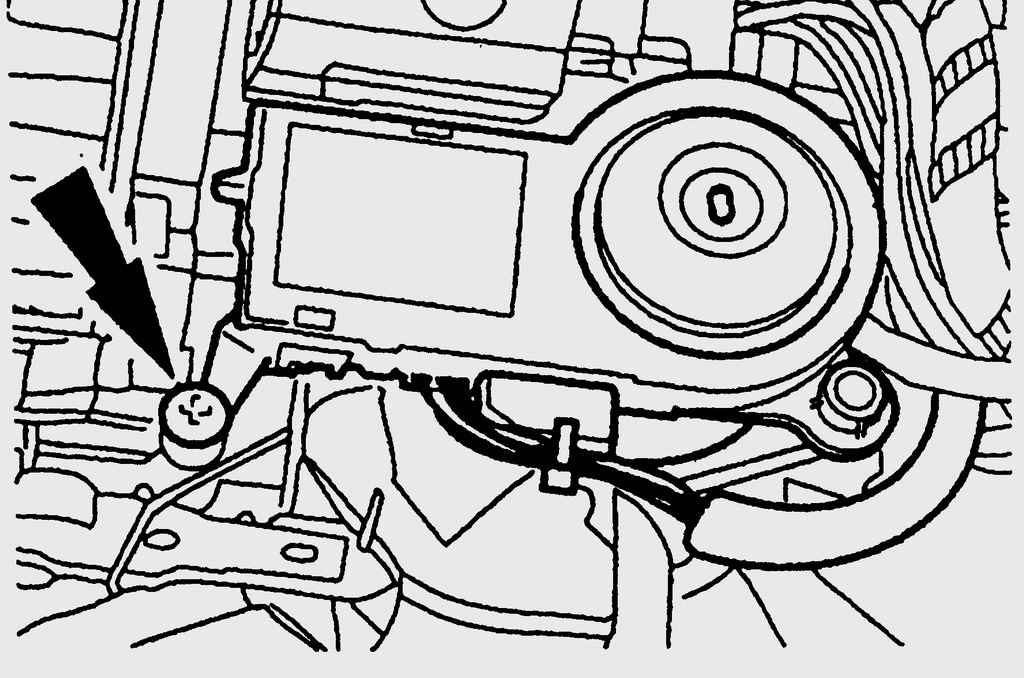

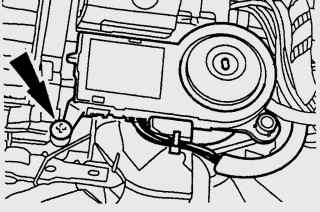

Рис. 13.25. Расположение блока блокировки пуска двигателя (PATS) на выключателе (замке) зажигания

9. Отсоедините блок блокировки пуска двигателя (PATS) от выключателя (замка) зажигания (рис. 13.25).

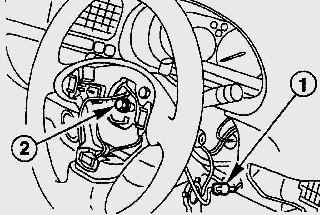

Рис. 13.26. Расположение контактного разъема подушки безопасности (1) и гайки (2) крепления рулевого колеса

10. Отсоедините контактный разъем подушки безопасности 1 (рис. 13.26) и ослабьте гайку 2 крепления рулевого колеса — при этом крепко держите рулевое колесо за обод.

11. Отверните гайку крепления рулевого колеса от рулевого вала (рулевое колесо пока не снимайте).

12. Поверните ключ в выключателе (замке) зажигания из положения «0» в положение «I». Рывками снимите рулевое колесо со шлицев рулевого вала. Не поворачивайте рулевой вал при снятом рулевом колесе, так как в противном случае спиральная пружина контактного блока подушки безопасности расцентрируется и может сломаться при установке рулевого колеса. Если рулевое колесо не снимается, сильно потяните за него, а помощник в это время должен ладонью руки постучать с обратной стороны рулевого колеса. Ключ в выключателе (замке) зажигания поверните в положение «0».

13. Установка рулевого колеса проводится в последовательности, обратной снятию. Затяните гайку крепления рулевого колеса моментом 45 Н·м.
