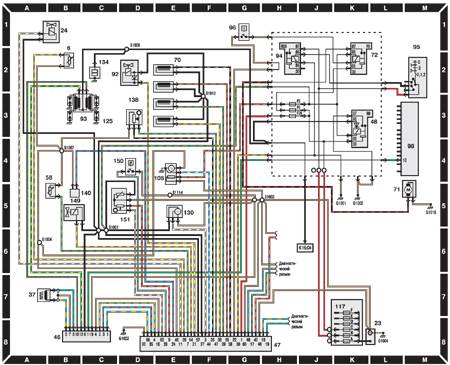

6– датчик температуры воздуха во
впускном коллекторе;
23 – аккумуляторная батарея;
24 – электромагнитный клапан;
37 – датчик угла поворота коленчатого
вала;
46 – ЭБУ зажиганием;
47 – ЭБУ впрыском топлива EEC IV;
48 – реле питания систем впрыска
топлива и зажигания CFI;
58 – датчик температуры охлаждающей жидкости;
70 – топливные форсунки;
71 – топливный насос;
72 – реле топливного насоса;
92 – электромагнитный клапан системы холостого хода;
|
93 – катушка зажигания;
94 – реле зажигания;
95 – замок зажигания;
96 – комбинация приборов;
105 – датчик кислорода;
117 – блок предохранителей в моторном отсеке;
125 – свеча зажигания;
130 – датчик скорости автомобиля;
134 – конденсатор;
138 – датчик положения дроссельной заслонки;
148 – датчик угла поворота распредвала;
149 – электромагнитный воздушный клапан;
151 – измеритель расхода воздуха |
