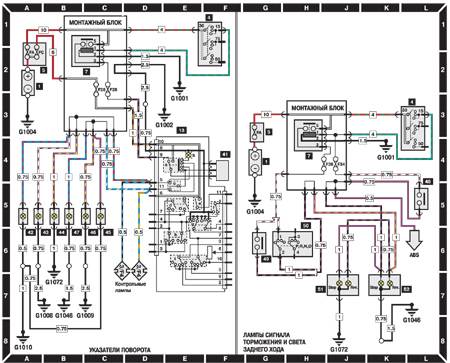

1 – аккумуляторная батарея;
4 – замок зажигания;
5 – дополнительный монтажный блок;
7 – реле зажигания;
13 – многофункциональный переключатель;
а – выключатель аварийной световой сигнализации;
b – контрольная лампа включения
аварийной световой сигнализации;
с – переключатель указателей поворота;
41 – реле указателей поворота;
42 – повторитель левого указателя поворота;
|
43 – левый передний указатель поворота;
44 – левый задний указатель поворота;
45 – повторитель правого указателя поворота;
46 – правый передний указатель поворота;
47 – правый задний указатель поворота;
48 – выключатель сигнала торможения;
49 – выключатель света заднего хода;
50 – селектор выбора передач АКП;
51 – лампы сигнала торможения и света заднего хода левого заднего фонаря;
52 – лампы сигнала торможения и света заднего хода правого заднего фонаря |
