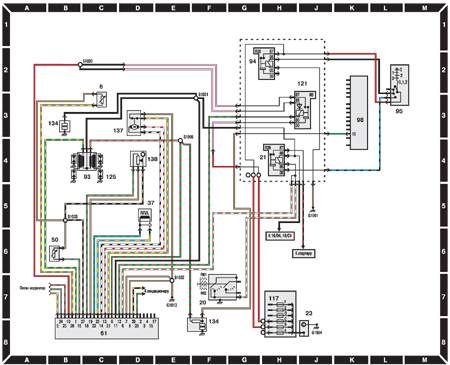

14.6.4. Система зажигания (двигатели 1,6 CVH и АКПП до 1995 г.)

6 – датчик температуры воздуха во
впускном коллекторе;
20 – селектор выбора передач АКП;
21 – реле отключения стартера;
23 – аккумуляторная батарея;
37 – датчик угла поворота коленчатого вала;
58 – датчик температуры охлаждения
двигателя;
61 – ЭБУ зажиганием ESCP;
93 – катушка зажигания;
94 – реле питания системы зажигания;
95 – замок зажигания;
98 – комбинация приборов;
117 – блок предохранителей в моторном отсеке;
121 – реле питания ЭБУ зажиганием;
125 – свеча зажигания;
134 – конденсатор;
137 – электродвигатель управления дроссельной заслонкой;
138 – датчик положения дроссельной заслонки
