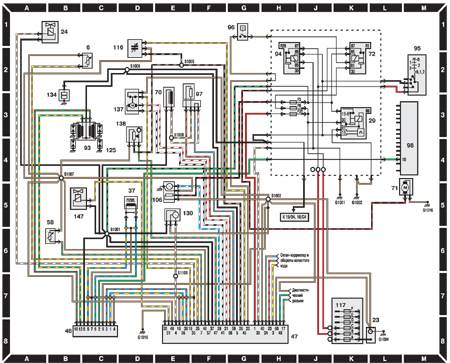

6 – датчик температуры воздуха во
впускном коллекторе;
23 – аккумуляторная батарея;
24 – электромагнитный клапан;
29 – реле питания сиситемы впрыска
топлива CFI;
37 – датчик угла поворота коленчатого вала;
46 – ЭБУ зажиганием EDIS;
47 – ЭБУ впрыском топлива EEC IV;
58 – датчик температуры охлаждающей жидкости;
70 – топливная форсунка;
71 – топливный насос;
72 – реле топливного насоса;
93 – катушка зажигания;
94 – реле питания системы зажигания;
|
95 – замок зажигания;
96 – выключатель;
97 – резистор;
98 – комбинация приборов;
105 – датчик кислорода;
117 – блок предохранителей в моторном отсеке;
125 – свеча зажигания;
130 – датчик скорости автомобиля;
134 – конденсатор;
137 – электродвигатель управления дроссельной заслонкой;
138 – датчик положения дроссельной заслонки;
147 – электромагнитный воздушный клапан системы холостого хода |
