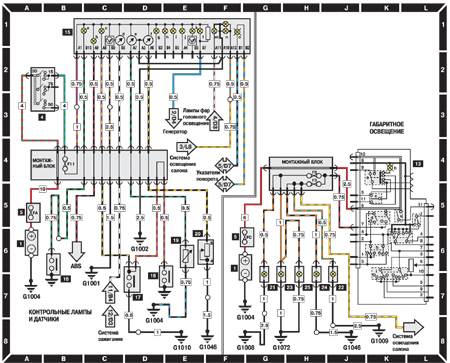

1 – аккумуляторная батарея;
4 – замок зажигания;
5 – дополнительный монтажный блок;
13 – многофункциональный переключатель;
15 – комбинация приборов;
а – контрольная лампа аварийного
давления масла;
b – контрольная лампа ABS;
с – контрольная лампа включения
аварийной световой сигнализации;
d – тахометр;
е – указатель температуры охлаждающей жидкости;
f – указатель уровня топлива;
g – контрольная лампа незакрытой двери;
i – контрольная лампа неисправности каталитического нейтрализатора ОГ;
j– контрольная лампа закрытия воздушной заслонки;
k – контрольная лампа подушки
безопасности;
l – контрольная лампа зарядки
аккумуляторной батареи;
|
m – контрольная лампа включения дальнего
света фар;
n – лампа подсветки комбинации приборов;
о – контрольная лампа включения указателей поворота;
16 – датчик аварийного давления масла;
17 – датчик низкого уровня тормозной жидкости;
18 – датчик включения стояночного тормоза;
19 – датчик температуры охлаждающей жидкости;
20 – датчик уровня топлива;
21 – лампа габаритного света левой фары;
22 – лампа габаритного света правой фары;
23 – лампа габаритного света левого заднего фонаря;
24 – лампа габаритного света правого заднего фонаря;
25 – лампа подсветки номерного знака |
