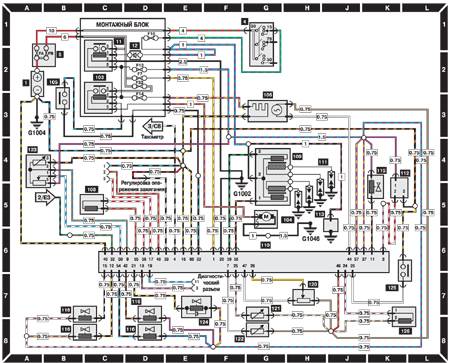

1 – аккумуляторная батарея;
4 – замок зажигания;
5 – дополнительный монтажный блок;
11 – реле;
12 – диод;
103 – реле топливного насоса;
104 – топливный насос;
105 – выключатель;
106 – датчик кислорода;
108 – датчик угла поворота
коленчатого вала;
109 – катушка зажигания;
110 – ЭБУ двигателем;
111 – свечи зажигания;
|
112 – датчик скорости автомобиля;
113 – конденсатор;
115 – электромагнитный клапан продувки адсорбера;
116 – топливная форсунка;
120 – датчик положения дроссельной заслонки;
121 – датчик температуры воздуха во впускном коллекторе;
122 – датчик температуры охлаждения жидкости;
123 – измеритель расхода воздуха;
125 – выключатель;
126 – датчик угла поворота распредвала |
