19.42.2.2.1. Замена цилиндра замка задней двери (кузов хетчбек)

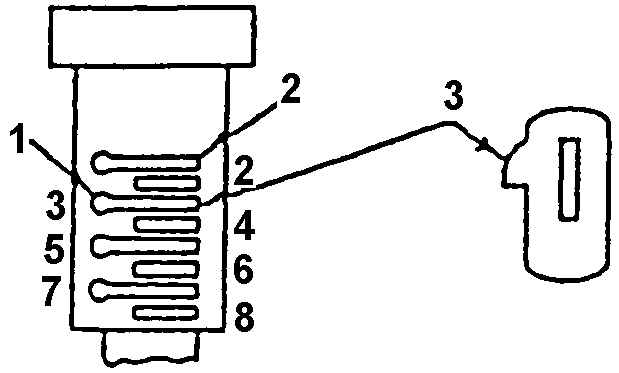

Цилиндр замка

1. ГНЕЗДА ПРУЖИН
2. ПЕРВАЯ ПРОРЕЗЬ ДЛЯ ЗАПОРНОЙ ПЛАСТИНЫ (ОСТАЕТСЯ ПУСТОЙ)
3. ЗАПОРНАЯ ПЛАСТИНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставить пружины пластин и запорные пластины в соответствующие отверстия и прорези цилиндра замка. При этом следует руководствоваться кодом ключа.

Предупреждение

Не устанавливать пружину и пластину в первую прорезь цилиндра. При монтаже пружин и запорным пластин в цилиндр замка следует смазать все детали тонким слоем консистентной смазки.

2. Для проверки правильности сборки вставить в цилиндр замка ключ. Если все пластины выступают из цилиндра, сборка произведена правильно.
