19.23. Решетка радиатора

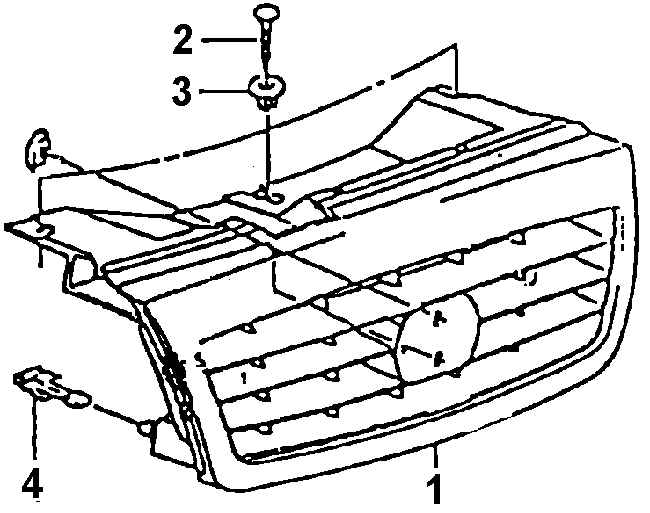

Решетка радиатора

1. РЕШЕТКА РАДИАТОРА
2. ВЕРХНИЙ ВИНТ (З ШТ.)
3. ФИКСИРУЮЩАЯ ШАЙБА
4. НИЖНИЙ ФИКСАТОР (2 ШТ.)

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вывернуть три верхних винта крепления решетки радиатора.

2. Приподнять нижнюю часть решетки для доступа к четырем винтам крепления решетки к наружному кожуху бампера.

3. Вывернуть 4 винта крепления нижней части решетки и снять решетку с автомобиля.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Решетку радиатора на автомобиль и ввернуть 4 винта крепления решетки к наружно му кожуху бампера.

2. Ввернуть три верхних винта крепления решетки к передней поперечной балке.
