19.42.2. Замок

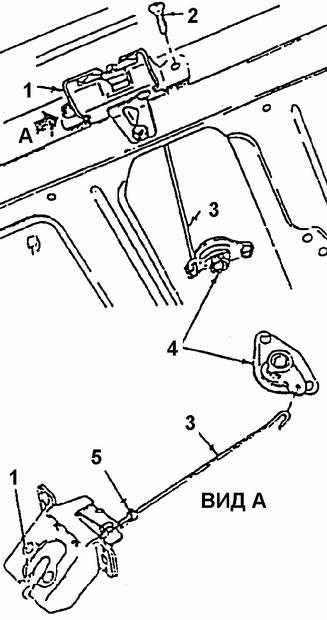

Замок задней двери (кузов хетчбек)

1. ЗАМОК В СБОРЕ
2. ВИНТ (2 ШТ.)
3. ТЯГА ЗАМКА
4. ЦИЛИНДР ЗАМКА В СБОРЕ
5. ЗАЖИМ-УСПОКОИТЕЛЬ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пластмассовые зажимы и панель отделки задней двери.

2. Два винта крепления замка.

3. Две гайки крепления цилиндра замка.

4. Зажимы-успокоители с тяги замка.

5. Отсоединить тягу от замка и снять цилиндр замка в сборе.

6. Замок из задней двери.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замок в заднюю дверь.

2. Присоединить тягу к замку и установить цилиндр замка.

3. Зажим-успокоитель на тягу замка.

4. Развернуть цилиндр замка и навернуть 2 крепежные гайки. Затянуть гайки крепления цилиндра замка моментом 15 Нм.

5. Два винта крепления замка.

6. Панель отделки задней двери, закрепив ее пластмассовыми зажимами.
