19.34. Вентиляционнай клапан (кузов хетчбек)

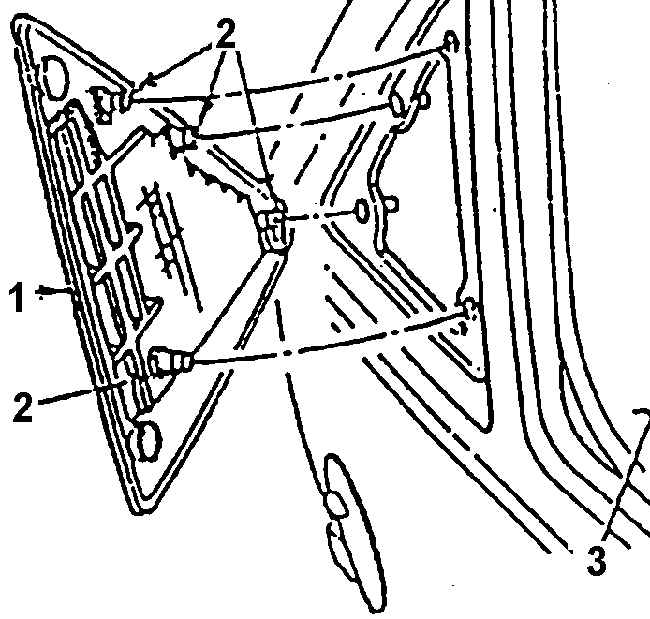

Панель с вентиляционным клапаном (кузов хетчбек)

1. ПАНЕЛЬ С ВЕНТИЛЯЦИОННЫМ КЛАПАНОМ
2. ПЛАСТИКОВЫЕ ШТЫРИ
3. СТЕКЛО БОКОВОЙ ПАНЕЛИ КУЗОВА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

С помощью подходящего инструмента с плоским концом осторожно отжать и снять панель с вентиляционным клапаном, освободив ее из держателей.

Предупреждение

Во избежание повреждений кузова обернуть рабочую часть инструмента лентой.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

Панель с вентиляционным клапаном на автомобиль, нажав на нее для фиксации в держателях.
