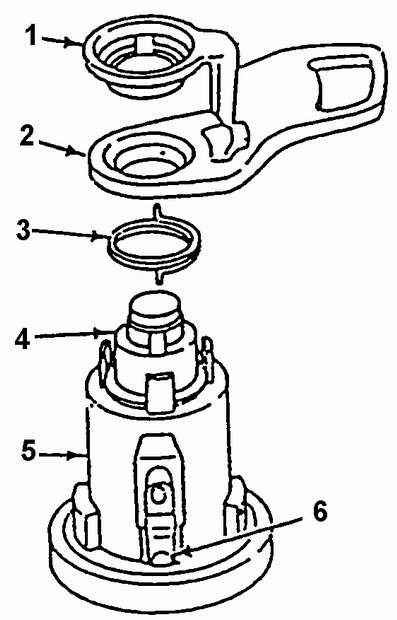

19.27.6.1. Замена цилиндра дверного замкаЦилиндр дверного замка
|
|
1. ВЕДУЩЕЕ КОЛЬЦО
2. КРОНШТЕЙН
3. ВОЗВРАТНАЯ ПРУЖИНА
4. ЦИЛИНДР ЗАМКА
5. КОРПУС ЗАМКА
6. ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ВОДЫ |

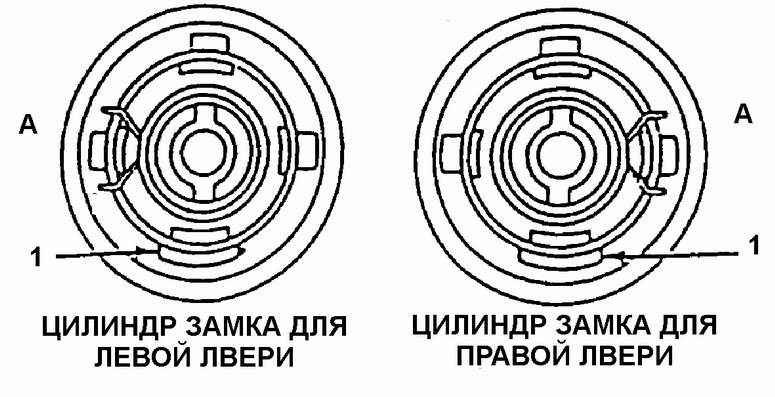

Расположение возвратной пружины
|
|
А. ЛАПКА ВОЗВРАТНОЙ ПРУЖИНЫ
1. ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ВЛАГИ
|

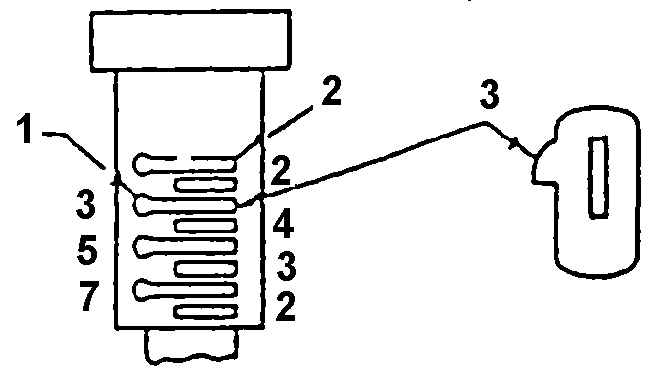

Запорные пластины дверного замка
|
|
1. ГНЕЗДО ПРУЖИНЫ ПЛАСТИНЫ
2. ПЕРВАЯ ПРОРЕЗЬ ЦИЛИНДРА ЗАМКА
3. ЗАПОРНАЯ ПЛАСТИНА
|
В качестве запасных частей поставляются наборы деталей, предназначенные для замены
любых замков автомобиля. Запирающие пластины для всех замков выполнены одинаковой
формы за исключением размеров сквозной прорези. Используется четыре типоразмера
запирающих пластин, которые обеспечивают различные сочетания секретных кодов замков.
Каждый типоразмер пластин имеет числовую маркировку от 1 до 4. Маркировка нанесена
на стороне каждой пластины. Бородка ключа одновремен но взаимодействует с 10 запорными
пластинами.
В зависимости от сочетания типоразмеров установленного в цилиндр комплекта
запорных пластин бородка ключа имеет тот или иной профиль.
|
